Устройство перекрытий загородного дома — основные функции

  • Разделяет вертикальное пространство в доме на этажи подвал и чердак;
  • Воспринимает постоянные и временные механические нагрузки от конструкций, инженерных систем, мебели, предметов интерьера,… ;
  • Выполняет функцию ограждающей конструкции (защищает от воздействий окружающей среды жилых и эксплуатируемых помещений), выдерживает воздействия (технологические, климатические, температурные. ) и передает их на другие строительные конструкции.

Чаще всего мы выполняем при строительстве коттеджей следующие конструкции перекрытий:

1. Перекрытие для каменных домов:

  • Над цокольным этажом (подвалом)– 100% монолитные перекрытия (возможно использование бетонных пустотных перекрытий, плит перекрытий);
  • Межэтажное перекрытие (его иногда называют перекрытие пола)- 85% монолитные перекрытия, 10% — по деревянным, 3% — сборно-монолитные, 2% -монолитное по профнастилу;
  • Чердачные эксплуатируемые – 10% — монолитные, 90% — деревянные

2. Перекрытия для деревянных домов:

•100% — деревянные перекрытия (перекрытия по деревянным балкам)

Деревянное перекрытие

Распространенный и универсальный конструктив перекрытий, подходит для всех типов домов, экономически выгодный вариант.

Толщина балок перекрытия зависит от планируемых нагрузок, размеров пролета. При наличии холодного подвального помещение требуется утепление не менее 200мм.

Цена перекрытия межэтажного:

от 2 740 руб/м 2 (Балки перекрытия 100х200мм, утепление 100мм минеральной ватой, с настилом из шпунтованной доски)

от 2 515 руб/м 2 (Балки перекрытия 50х200мм, утепление 100мм минеральной ватой, с настилом из шпунтованной доски)

При наличии холодного чердака требуется утепление чердачного перекрытия — от 200мм, если же чердак планируется теплым (утепление по кровле), от 100мм утеплителя. Выполняется, как с настилом , так и без, в зависимости от назначения чердачного помещения.

Цена чердачного перекрытия:

от 2 130 руб/м 2 (Балки перекрытия 50х200мм, утепление мин. ватой 200мм, без настила — 2130 руб/м2 )

от 3 100 руб/м 2 (Балки перекрытия 50х200, утепление мин. ватой 200мм, с настилом из шпунтованной доски)

Монолитные перекрытия

Для возведения каменных домов наиболее оптимальное решение придает дополнительную жесткость всему силовому каркасу дома, подходит только для каменных домов, несколько дороже деревянных перекрытий.

Достоинство данного перекрытия в быстром монтаже готовых заводских изделий, может перекрывать большие пролеты без дополнительного опир (до 12 м)

Цена сборного перекрытия — от 3 400 руб/м 2

Чаще применяется в хозяйственных постройках и нежилых помещениях.

Цена монолитного перекрытия — уточнять в офисе

Достоинство устройство перекрытия любой формы одним циклом.

Цена монолитного комбинированного перекрытия — от 3 600 руб/м 2 (толщиной 160 мм)

Является разновидностью монолитного ж.б перекрытия, обладает меньшим весом и ценой

Цена монолитного ж.б перекрытия — от 3 320 руб/м 2 (толщиной 200 мм)

Преимуществом данной системы является сравнительная быстрота и простота монтажа.

Цена сборно-монолитного перекрытия — узнавать в офисе

Монолитное перекрытие для гаража с мансардой — надежно, но дорого.

Монолитные железобетонные перекрытия — вариант конструкции с одной из самых высоких ценой. Применение монолитных перекрытий возможно, когда у Заказчика предусмотрен значительный бюджет на строительные работы. И кроме этого, другие варианты перекрытий не подходят из-за индивидуальных особенностей гаража и предъявляемых к нему индивидуальных требований Заказчика.

Стоит заметить, что если выбирать между плоским монолитным перекрытием, перекрытием по профлисту и монолитным балочным перекрытием с использованием газобетонных блоков, мы бы порекомендовали выполнять плоское монолитное перекрытие. По цене оно будет примерно в одном уровне с двумя другими видами. Но по сложности монтажа, скорости производства работ, эксплуатационным свойствам — будет преимущество.

Есть важная особенность устройства перекрытий в гаражах с мансардой. Это наличие во многих проектах больших открытых пролетов на первом этаже.

Перекрытие по металлическим балкам

Конструкция перекрытия по металлическим балкам схожа с деревянным перекрытием, но вместо деревянных брусьев используются балки из металла, обычно, прокатные двутавры, швеллеры или трубы прямоугольного сечения. По балкам, или выполняют дощатый настил, или в пространство между ними заливают бетон. В этом случае, в качестве несъемной опалубки иногда применяют профнастил.

Читать еще:  У потолка плиточные перекрытия немного неровные что делать?

Для жилых и общественных зданий перекрытия из металлических конструкций выполнять не желательно. Из всех видов, это перекрытие является самым неустойчивым к огню. Металлическая балка под воздействием высокой температуры теряет прочность быстрее чем горит дерево. Есть и другие недостатки:

  • Прогибы и вибрация;
  • Ржавление;
  • Большая трудоемкость.

2. Перекрытия.

Помимо общеизвестных задач, важнейшей функцией перекрытия является обеспечение пространственной жесткости дома, за счет надежного связывания стен дома в горизонтальной плоскости.

Основные требования для перекрытий частного дома:

  • достаточная жесткость и прочность, несущая способность не менее 210 кг/м 2 (для чердачных 105 кг/м 2 );
  • перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая величина прогиба до‭ ‬1/250‭ ‬пролета);
  • обеспечивать хорошую звукоизоляцию между этажами;
  • если перекрытие между отапливаемыми этажами, то оно должно быть хорошим энергоаккумулятором;
  • если перекрытие между отапливаемым (например 1-м этажом) и не отапливаемым (например цокольным) , то оно должно иметь необходимую теплоизоляцию;
  • перекрытие должно иметь оптимальную массу, чтобы был выдержан баланс между наименьшей нагрузкой на фундамент, жесткостью и прочностью «диска перекрытия» связывающего стены, а так же звукоизолирующими свойствами;
  • пожарная безопасность и огнестойкость. Например, предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин.

Регламентирующие документы для конструкций перекрытий: СНиП II-25-80 «Деревянные конструкции»; СНиП 23-03-2003 «Защита от шума»; ГОСТ 23499 -79; СНиП 23-02-2003; ГОСТ 8829-94; ГОСТ 27108-86; ГОСТ 1005-86 (1991); ГОСТ 28015-89 (1996); ГОСТ 26434-85; ГОСТ 9561-91

Перекрытие деревянными балками

Преимущества: самая дешевая и легкая конструкция; прос-тота монтажа; не требует применения тяжелой и крупногабаритной строительной техники; удобство проведения шумо- и теплоизоляции; легко переделать конструкцию в готовом доме.

Недостатки: малая несущая способность и механическая прочность; ограниченная длина пролета до 4,5м; требует качественной гидро- и пароизоляции; слабая огнестойкость; требует каждые 5 лет обработки антипиренами и антисептиками; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 ).

Перекрытие из несущих теплоизоляционных SIP панелей

Преимущества: дешевые, легкие и достаточно прочные готовые панели перекрытия; простая и быстрая в монтаже конструкция; не требует применения тяжелой и крупногабаритной строительной техники;

Недостатки: обязательно требует наличия в доме системы активной вентиляции; прочность перекрытия значительно зависит от прочности деревянных балок в панелях; долговечность зависит от качества пенополистирола в панелях (срок эффективной эксплуатации может снизиться до 20-30лет); при пожаре — высокая вероятность отравления продуктами горения.

Перекрытие деревянными балками из клееного бруса

Преимущества: долговечная, легкая и простая в монтаже конструкция; в 2-2,5 раза больше несущая способность и огнестойкость, чем у деревянной балки того же сечения; применимо для пролетов до 12м; не требует химобработок в течение всего срока службы; не требует применения тяжелой и крупногабаритной строительной техники; удобно производить шумо- и теплоизоляцию; легко переделать конструкцию в готовом доме.

Недостатки: балки из клееного бруса в 3-3,5 раза дороже, чем деревянный брус; имеют невысокую огнестойкость; очень критично – качество изготовления балок (при изготовлении самых дешевых балок используют зачастую некачественную древесину и посредственный, не экологичный клей, это является причиной расслоения балок и их токсичности); при строительстве каменного дома не допускается установки на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Перекрытие деревянными балками двутаврового сечения

Преимущества: самые легкие и прочные из деревянных балок перекрытий; долговечная и простая в монтаже конструкция; больше несущая способность и огнестойкость, чем у балок из клееного бруса; применимо для пролетов до 9м; не требует химобработок в течение всего срока службы; не требует применения тяжелой и крупногабаритной строительной техники; удобно производить шумо- и теплоизоляцию; легко переделать конструкцию в готовом доме.

Читать еще:  Железобетонные перекрытия по металлическим балкам

Недостатки: двутавровые деревянные балки -самые дорогие деревянные конструкции; имеют лучшую огнестойкость среди деревянных, но ниже любого бетонного перекрытия; очень критично – качество изготовления балок (качество древесины, клея и техпроцесса производства); при строительстве каменного дома не допустима установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Перекрытие пустотелыми ж/б плитами

Преимущества: быстрота и скорость монтажа; высокая надежность и долговечность; высокая несущая способность 600-800кг/м 2 ; высокая огнестойкость; при использовании как перекрытие между отапливаемыми этажами, является мощным энергоаккумулятором.

Недостатки: в некоторых проектах домов необходим утепленный армопояс под плиты; при проектировании фундамента следует учесть вес бетонных плит перекрытия; ограничения по размерам плит; необходима возможность подъезда тяжелой строительной техники, в т.ч. возможность работы крана.

Монолитно-ребристое ж/б перекрытие, в несъемной опалубке из профлиста

Преимущества: легче и несколько дешевле обычного монолитного ж/б перекрытия (экономия на бетоне); хорошее аккумулирование тепла (при использовании между отапливаемыми этажами), хорошая звукоизоляция; высокая огнестойкость; возможность заливки любых криволинейных контуров перекрытия; придает дополнительную прочность стенам;

Недостатки: трудоемкость монтажа; толщина от 25 см; необходимость перерыва в строительно-монтажных работах на 28 дней (срок гидратации цемента); монтаж только в теплое время года; необходимо наличие точных проектных расчетов на прочность; стоимость профилированного металлического листа дает значительное удорожание.

Сборно-монолитное перекрытие в несъемной опалубке из пенополистирола

Преимущества: отличное решение для разделения отапливаемых и не отапливаемых этажей, хорошая теплоизоляция; вес ниже, чем у ж/б плит и монолитных ж/б перекрытий; при использовании в монолитной части бетона системы «теплый пол», будет хорошим энергоаккумулятором;

Недостатки: высокая стоимость монтажа; необходимость предварительного бетонирования в несущих стенах металлических опор-креплений под металлические несущие двутавровые балки; если пенополистирол будет в жилом помещении, обязательна установка системы активной вентиляции; при возгорании пенополистирола выделяются опасные вещества, вызывающие удушье; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Сборно-монолитное ж/б перекрытие в несъемной опалубке из фибролита

Преимущества: легкое, экологичное, надежное и долговечное ж/б перекрытие; придает дополнительную жесткость стенам; не требует усиления фундамента при проектировании; обладает высокой огнестойкостью и хорошей звукоизоляцией.

Недостатки: стоимость выше, чем у перекрытия ж/б плитами; относительно высокая трудоемкость; требуются специальные фибролитовые пустотелые формы для несъемной опалубки и изготовленные на заводе балки-трапеции; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Сборно-монолитное ж/б перекрытие с использованием блоков из армированного ячеистого бетона

Преимущества: прочное, надежное и долговечное перекрытие с использованием легкого (ячеистый — блоки) и тяжелого бетонов; хорошая звукоизоляция; отличное решение для разделения отапливаемых и не отапливаемых этажей; вес ниже, чем у ж/б плит перекрытий, не требует усиления фундамента при проектировании; не требуется применение тяжелой и крупногабаритной строительной техники; придает дополнительную прочность стенам; высокая огнестойкость

Недостатки: стоимость выше, чем у перекрытия ж/б плитами; относительно высокая трудоемкость; требуются изготовленные на заводе балки-трапеции; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Монолитное ж/б перекрытие

Преимущества: самая прочная, надежная и долговечная конструкция; отличная звукоизоляция; позволяет производить монтаж перекрытия любой геометрической формы; придает дополнительную прочность стенам; при использовании как перекрытие между отапливаемыми этажами, является очень мощным энергоаккумулятором; высокая огнестойкость.

Недостатки: при соблюдении строительных норм по проектированию и монтажу — самая дорогостоящая конструкция (требуется опалубка под всю плоскость, большой расход арматуры, бетона); самое тяжелое перекрытие, это нужно учесть при проектировании фундамента и стен, обязателен точный конструкторский расчет на прочность; высокая трудоемкость; длительный процесс монтажа; возможность нагружать стройматериалами не ранее 28 дней (если не делался прогрев бетона).

Читать еще:  Утепление плит перекрытия пенопластом

Деревянные балки перекрытий в старом фонде, со временем приходят в негодность. Слабое место — это узлы где балки входят в несущие стены и места расположения унитазов, моек и пр. сантехники, места прохождения водопроводных труб через перекрытия. Во всех перечисленных местах часто возникают протечки, перелив сан. приборов и пр. попадание влаги на несущие деревянные балки. Соответственно дерево подвержено гниению и разрушению.

Жить в домах с прогнившими балками становится опасно. Такая же ситуация и с металлическими балками в перекрытиях над подвальными помещениями первых этажей. Подвальная сырость, частое подтопление из-за разрыва тепло магистралей, изношенных фановых труб и грунтовые воды создают благоприятную среду для развития коррозии металла.

Для предотвращения опасных ситуаций которые могут привести к разрушению несущих конструкций зданий следует своевременно провести капитальный ремонт по замене существующих перекрытий с деревянными балками на монолитные по металлическим балкам.

Межэтажное перекрытие по деревянным балкам

Конструктивные особенности дома не всегда допускают использование тяжелого сборного или монолитного железобетона. Сборные межэтажные перекрытия по деревянным балкам устраиваются, исходя из расчета нагрузок и допустимого прогиба, и обеспечивают достаточную прочность при относительно небольшом весе.

Система универсальна и используется в кирпичных, блочных, бревенчатых и каркасных зданиях. Деревянные межэтажные балки перекрытия крепятся в вырезанных пазах, гнездах в кладке с опорой на армопояс, к верхней обвязке, в зависимости от требований зашиваются с обеих сторон или остаются открытыми со стороны потолка. Сечение и шаг установки выбираются в соответствии с расчетами и длиной пролета.

При необходимости межэтажное перекрытие может устраиваться по фермам с более сложной конфигурацией. Такая система позволяет прокладывать габаритные коммуникации — трубы и воздуховоды разного диаметра, и увеличить величину пролета.

Заказать расчет строительства дома

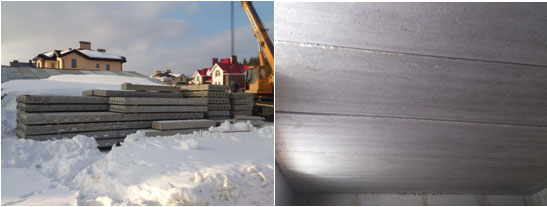

Плитные перекрытия

Такие перекрытия выполняют из готовых железобетонных плит различных размеров. Размеры применяющихся в малоэтажном строительстве плит варьируются от 1 м до 1.5 м в ширину и от 1.3 м до 7.2 м в длину.

Плиты перекрытия имеют обозначения «ПК», «ПНО», «НВ», «НВК» и изготавливаются на крупных железобетонных комбинатах. Не стоит приобретать плиты у непроверенных производителей, так как к таким изделиям должен быть обеспечен повышенный контроль качества изготовления.

Достоинствами плитного перекрытия является:

  • быстрый монтаж;
  • высокая несущая способность (от 800 кг/м 2 );
  • за счёт пустотности обеспечивается необходимая теплоизоляция и шумоизоляция;
  • более низкая стоимость по сравнению с монолитными перекрытиями.

Минусами плитного перекрытия является:

  • наличие специальной техники (крана) для монтажа;
  • ограниченная размерная сетка;
  • большой вес изделий;
  • определенные требования по опиранию плит перекрытия.

Балки перекрытия

Длину деревянных балок принимают не более 5м для пролетов жилых помещений и не более 6м для чердаков и подвалов. Металлические балки (швеллера, двутавры, уголки, рельсы) не имеют ограничений по ширине пролета, но получили меньшее распространение по сравнению с деревянными из-за своего веса и стоимости. Балки располагают на расстоянии 60-80 см друг от друга с глубиной заложения в стены не менее 10 см. Деревянные балки можно прикрепить к стенам при помощи специальных металлических креплений, но такой вид крепежа уступает по прочности классическому способу устройства деревянного перекрытия.

Примеры работ и процесса

Мы предлагаем вам наиболее выгодный формат сотрудничества, основанный на индивидуальном подходе к решению каждой конкретной задачи.

Вы можете посетить наши строящиеся объекты, чтобы оценить культуру и организацию стройплощадки, увидеть качество.
