План плоской кровли: для чего он нужен

План плоской кровли: для чего он нужен

Одной из самых важных задач при устройстве кровли является отвод дождевой воды или снега со ската самой крыши. В случае скатной крыши все просто – осадки, поступив в желоба, уходят по водосточным трубам на улицу. Однако, тот же вариант для плоской кровли может обезобразить здание.

Грамотно подготовленный план плоской кровли не только делает ее значительно более функциональной, но может также способствовать повышению эстетичности всего здания. Взять хотя бы способ установки водосточных труб, устроенные в самом здании, они не перегружают фасад и оставляют свободным поле для его отделки. Опасения, что подобная система может быть чревата неприятностями совершенно безосновательны.

СНИП на наружные водостоки

Обустройство наружных водостоков, как обязательного элемента инженерных сетей в зданиях и сооружениях строго регламентируется нормативными документами и в частности СНиП 2.08.01 – 89.

Конструкция водостока, несмотря на кажущуюся простоту, при несоответствии вышеуказанным требованиям не сможет в полной мере обеспечить отвод влаги, что неминуемо приведет к порче декоративного покрытия стен и фундамента, а также проникновению влаги за ограждение и в подвал.

Документом оговариваются высотность здания и тип водостока в зависимости от этого:

• При этажности до пяти уровней включительно, должен быть обустроен наружный организованный водосток;
• При этажности до двух уровней включительно возможно обустройство наружного неорганизованного водостока, при этом, над входами и балконами второго этажа обязательно должны быть обустроены козырьки;
• При этажности от шести этажей и выше проектируется внутренний водосток.

При строительстве частных домов, высота которых варьируется от одного до трех уровней, обустраиваются наружные водостоки, чаще организованного типа, так как в условиях собственного домовладения проводить обслуживание намного проще.

Из какого материала сделана наружная система водостока?

Водосточная система применяется для предотвращения скорейшей порчи стен, фундамента и других элементов дома.

Пластиковые трубы широко применяются для монтировки конструкции водостока. Их изготавливают из поливинилхлорида с добавлением стабилизаторов. Трубы из пластика служат не менее 10 лет.Трубы достаточно стойкие, выдерживают температуру от – 40 до 60 градусов. Трубы легки по весу, просто монтируются и имеют привлекательный вид. По сравнению с металлическими конструкциями пластиковые трубы выигрывают в цене. Единственный недостаток пластики – она изменяет свой размер в результате резкого перепада температуры.

Для производства металлического водостока чаще всего используют оцинкованную сталь с покрытием полимера. Толщина ее составляет 0.7 миллиметров. Сталь покрывается пластизолем, гранитом или полиэстром. При этом покрытие наносится на обе стороны. Стальные трубы легко монтируются, так как размер строго определенный. Материал очень прочный, стойкий, долговечный, устойчивый к коррозии. Стоимость стальных труб превосходит стоимость пластиковых.

На медных кровлях чаще используется медный водосток.

Клиновидная теплоизоляция — плитный уклон

Наиболее выгодным и новейшим способом сооружения уровней крыши — это монтаж уклона плоской кровли клиновидными плитами.

Конструкция, изготавливаемая по технологии, предусматривающей использование плит клиновидной конфигурации. Они изготовлены на основе базальтовой ваты или пенопласта, иных аналогичных ингредиентов. С комплектом несложных элементов можно обустроить крышу простыми или сложными по конфигурации наклонами.

Преимущества пенополистирольной разуклонки:

1. незначительное давление на основания крыш;
2. технология монтажа не предусматривает мокрой заливки, что снимает сезонные ограничения;
3. материал не портится во время хранения;
4. подъемные технические средства не применяются;
5. малозатратный быстрый монтаж.

Каждый вариант разуклонки требует составления проекта, на основе которого просчитывается угол и определяется направление наклона. Во время выполнения данной задачи не преследуется цель сделать такой угол максимальным. Достаточно обеспечивать безостаточный сток воды.

На видео о технологии создания уклонов плоской кровли

Монтажа уклона на плоской кровле клиновидными плитами в направлении от парапетов в сторону воронок, так же разуклонку можно сделать и при ремонте крыши, плиты можно укладывать поверх старой гидроизоляции.

На место сборки поставляются пакеты панелей, легко собирающиеся в низконаклонную конструкцию. При выборе плит для разуклонов необходимо учитывать, что верхнюю часть крыши необходимо закрывать гидроизолирующим слоем.

Предпочтение отдается материалам, имеющим гладкую поверхность. Это ускорит скатывание воды и не позволит просачиваться в мелкопористую структуру покрытия, что минимизирует риски разрушения.

Монтаж разуклоных скатов из клиновидных теплоизолпанелей

Несмотря на разнообразие вариантов изготовления разуклонки, предельно удобным, выгодным и надежным является сооружение наклонов с применением теплоизолплит клиновидной формы.

Главным преимуществом выбора технологии является простота, позволяющая минимизировать расходы на подготовку контактной поверхности. Исполнение работ не требует углубленных навыков монтажа от исполнителей.

Точность сборки плит гарантируется стандартным изготовлением в заводских условиях. Перед монтажом необходимо определиться с направлением и количеством наклонов, параметры угла зависят от длины ската. Чтобы поднятие не превышало рекомендуемых нормативов, предлагаются два варианта склонов: прямой или сложный.

• Несмотря на то, что заводские клиновидные плиты обладают термоизоляционными качествами, их использование не исключает необходимости укладывать слой утепления.
• Сборка разуклонки отличается толщиной, поэтому разные плиты не дадут равномерного теплотехнического фона во всех частях покрытия.
• Толщина утеплителя не учитывается при укладке формирующего уклон слоя.
• Клиновидные теплоизолирующие листы можно использовать на этапе сооружения или ремонта плоскостатных крыш.
• Легкие универсальные элементы позволяют создавать разуклонку любой контролируемой направленности и конфигурации.
• Материал поставляется в наборах, которые легко и просто формируют наклоны и контрнаклоны.
• Последовательность размещения плит не зависит от типа наполнителя, из которого они изготавливались.
• Но следует учитывать, что их состав влияет на совместимость и планировку наклонных поверхностей.
• Например, если в качестве внешнего покрывающего слоя на пенополистирольных или пенопластовых плитах используется полимерная мембрана, между ними необходимо обязательно прокладывать прослойку из геотекстиля.
• Если этого не сделать, пластификаторы быстро придут в непригодное состояние, чего не произойдет на базальтовой вате.
• Ее использование поможет сэкономить на материалах-расходниках.
• При задействовании полимерной мембраны необходимо помнить, что этот вид покрытия не должен непосредственно примыкать к гидроизоляции битумного или битумно-полимерного типа.
• Также геотекстильные подложки используются при укладке плит на бетонные покрытия с шероховатой поверхностью.
• Прослойка необходима для создания уклонов на неутепленных ровных крышах.

Наружный водосток своими руками

Какой бывает наружный водосток и как правильно его сделать своими руками?

Правильно обустроенная ливневая канализация надежно защищает фундамент и подвал дома от подтопления и разрушения, а также сохраняет аккуратный внешний вид фасада. Для отвода атмосферных осадков с плоской кровли согласно требованиям СНиП оборудуется внутренний или наружный водосток.

Каждая из этих водосточных систем имеет свои преимущества и нормы, предъявляемые СНиП. В этой статье рассмотрим основные виды и преимущества систем водостока с плоской кровли, а также особенности, по которым производится их монтаж.

Внутренний водосток

Внутренняя ливневая канализация имеет трубы водоотведения, расположенные внутри здания. Такая конструктивная особенность наделяет эти системы следующими преимуществами:

• Все элементы конструкции скрыты, что исключает механическое повреждение.
• Не требуется дополнительный обогрев с помощью греющих кабелей для водостока ливневой канализации при колебаниях температуры.
• Эффективность водоотведения таких систем очень высокая.

При обустройстве внутренних водостоков используют специальные водоприемные воронки, которые делят систему по способу отведения воды:

• В гравитационных системах вода проходит по трубам ливневки под действием силы тяжести, то есть, самотеком. Такая ливневая канализация самая распространенная, поскольку ее монтаж не отличается сложностью.
• Сифонно-вакуумные водоприемные воронки обладают особой конструкцией, которая исключает попадание воздуха в систему водоотведения. Это позволяет повысить пропускную способность труб, одновременно уменьшив их диаметр.

Вакуумная ливневая канализация довольно сложна в исполнении и требует профессионального подхода поэтому, несмотря на свои преимущества, не очень распространена.

Особенности монтажа

Основным элементом внутренней ливневки являются водоприемные воронки. Их необходимо устанавливать в самой нижней точке плоской кровли. Производя монтаж воронки, необходимо тщательно герметизировать выходное отверстие, чтобы исключить протекание крыши.

Для облегчения этого этапа, многие модели выпускаются с фартуком из мягкого кровельного материала, например, рубероида или толстой пленки на самоклеящейся основе.

Выполнив монтаж и закрепив воронку на крыше, приступают к прокладке труб по намеченному плану. Отвод стоков осуществляется в систему канализации или за пределы участка, на котором расположено здание.

При обустройстве внутреннего водостока своими руками, нужно учитывать нормы СНиП при строительстве ливневой канализации , которые регламентируют количество квадратных метров плоской кровли на одну водоприемную воронку.

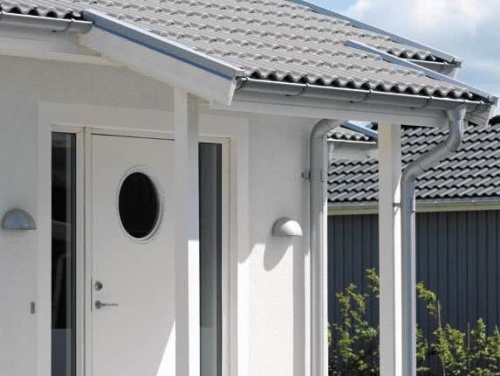

Наружные водосточные системы

Более приемлемым вариантом для выполнения своими руками является наружная ливневая канализация с плоской кровли. Перед проектированием системы ливневой канализации необходимо произвести расчёт водосточной системы кровли .

Виды наружных водостоков

Наружные водосточные системы делятся на два вида:

• Неорганизованный водосток. При такой системе поток воды с кровли через водосточное отверстие стекает непосредственно на землю. Крайне редко применяется для плоской кровли, поскольку сильно повреждается фасад и фундамент дома в месте отвода.
• Более приемлемым и чаще применяемым является наружный организованный водосток. Согласно СНиП применяется оцинкованный желоб и трубы, которые крепятся к наружным стенам здания. Такая ливневая канализация мало чем отличается от системы водоотвода для скатных крыш.

Нормативные требования

Стоит отметить, что требования СНиП имеют четкие нормы, которые предписывают:

• Устраивать неорганизованный водосток с плоской кровли можно при этажном строительстве (не более двух уровней). При этом длина водоотводного желоба должна составлять не менее 30 см.
• При этажности дома до пяти уровней включительно, предписывается установка организованного наружного водостока.
• Если строение имеет более пяти этажей, то для плоской крыши нормы СНиП требуют монтаж внутренней водосточной системы.

Преимущества наружных систем

Среди преимуществ, которыми обладают наружные водосточные системы, выделяют:

• Простота конструкции: не требуются специальные расчеты и схемы.
• Более легкий и быстрый монтаж в сравнении с внутренними системами.
• Для установки можно использовать более дешевые материалы, например, оцинкованные трубы. Это в значительной мере удешевляет конструкцию.

Транспортировка атмосферных ливневых вод производится в систему канализации, ближайший водоем или овраг.

При сбросе в экосферу, ливневые воды должны проходить несколько уровней очистки. Для этого устанавливаются специальные очистные системы, которые позволяют также использовать очищенные воды для нужд частного домохозяйства.

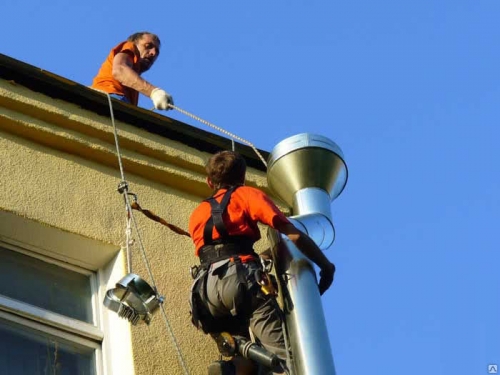

Технология монтажа

Давайте рассмотрим, как обустраивается наружная ливневая канализация для плоской кровли.

При обустройстве внешнего водостока, требуется особое внимание уделить установке водосточной воронки.

Согласно требованиям СНиП, монтаж водоотливных воронок производится в таком порядке:

• Воронки устанавливаются по углам крыши, для этого при обустройстве кровли предусматривается уклон от центра к краям здания.
• В ограждающем парапете также нужно предусмотреть отверстия необходимого диаметра. При отсутствии таких отверстий, их необходимо пробить своими руками.
• Воронки водоприемные нужно устанавливать как можно ближе к поверхности кровельного материала, чтобы обеспечить полный отвод атмосферных вод.
• Герметичность места монтажа достигается применением различных мастик на основе гудрона или сырой резины.

При выборе водоприемной воронки для наружной ливневки, следует отдать предпочтение модели с длинной трубкой. Таким образом, удастся избежать лишнего стыка в парапете.

Выведя воронку за пределы крыши и обработав мастикой место установки, можно приступать к монтажу вертикальных водоотводных труб.

Этот монтаж производится в такой последовательности:

• Для соединения воронки с вертикальной трубой используется колено с углом 90°.
• В нижний конец колена подсоединяются водосточные трубы.
• К наружным стенам здания трубы крепятся при помощи хомутов соответствующего диаметра с длинным крепежным штырем.
• Нижний конец трубы направляется в дождеприемник или оснащается дополнительным коленом с углом в 45° для отвода воды на максимальное удаление от фундамента.

Чаще всего для обустройства наружного водостока с плоской кровли используют оцинкованный материал. Такие элементы обладают достаточной прочностью и долговечностью, чтобы выдержать все нагрузки.

Рассмотренные варианты отвода ливневых стоков с плоской кровли помогут вам выбрать, какую конструкцию лучше оборудовать. В любом случае ливневая канализация должна отвечать требованиям СНиП и иметь достаточную пропускную способность для работы с большими объемами воды.

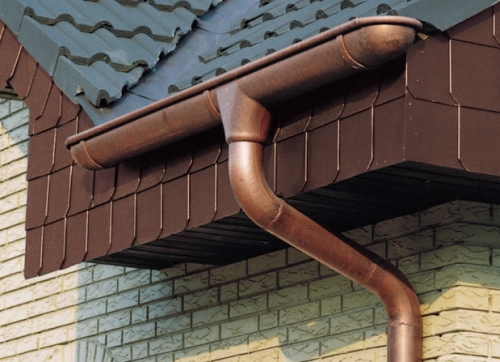

Материалы для водосточной системы

В настоящее время наружный водосток с кровли бывает металлическим и пластиковым. Для металлических систем используют оцинкованную или углеродистую сталь, титан, медь, алюминий.

Выбор материала зависит от различных факторов:

Вид кровли. На элитном строении пластиковые трубы выглядят нелепо, здесь уместнее медь или титан.

Простота монтажа. Легче всего установить водослив из пластика.

Стойкость к механическим повреждениям. Лучшие свойства у стали, меди и титана.

Узлы плоских кровель

Перекрытие для плоской кровли и уклон

Несущая основа для устройства плоской кровли – это перекрытие, из монолитного или сборного железобетона, возможно, из профнастила. Первый этап устройства – создание разуклонки, которую следует устроить по верху несущего перекрытия, чтобы вся атмосферная вода уходила по уложенному выше гидроизоляционному ковру.

Для обеспечения разуклонки применяют различные материалы, в зависимости от конструкции эксплуатируемой кровли и необходимой прочности. Если нужно, чтобы крыша была очень прочной и надежной, для устройства на ней игровой площадки и пр., то по верху разуклонки дополнительно делают бетонную стяжку. Этот слой тяжелый, и перекрытие должно быть изначально рассчитано на такую нагрузку. Как более легкие варианты применяют для создания разуклонки плитные пенополистирол, пеностекло. Не менее популярен керамзит, он прост в работе и отлично подходит для создания точного уклона.

Пароизоляция плоской крыши

Задача пароизоляционного слоя – защитить вышележащий слой утеплителя от водяных паров и тем самым сохранить его теплозащитные свойства. Материалы для пароизоляционного слоя — специальные мембраны, поставляемые в рулонах, различные битумно-полимерные покрытия, как эконом-вариант – полиэтиленовая пленка толщиной от 150 мкм в два слоя. Все слои пароизоляции укладываются с нормируемым нахлестом – от 100 -150 мм и более.

Утепление плоской кровли

Система теплоизоляции плоской кровли возможна наружная и внутренняя, а также однослойная и двухслойная. Однослойный вариант в основном применяется в реконструкциях и при ремонте старых кровель.

При двухслойном утеплении выполняется важная задача – снижение веса кровельного пирога и общей нагрузки на перекрытие. Основная теплозащитная функция при этом выполняется нижним слоем изоляции, имеющим основную толщину – примерно от 100 до 180 мм, по проекту. Верхний слой также имеет теплоизолирующие свойства, но основная его задача – равномерно распределить механические нагрузки и сохранить целостность нижнего слоя утеплителя. Этот слой должен быть плотным и прочным, при толщине в 30-50 мм. На сегодняшний день можно совместить два слоя в одном, применив новые плитные утеплители, например, плиты ROCKWOOL Roof.

Все теплоизоляционные материалы для кровли должны отвечать требованиям пожарной безопасности, хорошей теплозащиты, низкого водопоглощения и паропроницаемости. Утеплитель в пироге плоской кровли будет работать в условиях перепада температур, испытывать сжимающие нагрузки, как распределенные, так и локальные. Все это нужно учесть при подборе материалов, поскольку от корректной работы утепляющего слоя зависит тепло и комфорт в доме.

Наиболее распространенные и востребованные утеплители, практичные в отношении цены и качества, на сегодня: напыляемый пенополиуретан, экструдированный пенополистирол и минеральные ваты. Пенопласт имеет на сегодня одно преимущество – ценовое. Горючесть, хрупкость, способность рассыпаться на шарики при нагрузке и перспектива частых ремонтов ценовой аргумент убивают. Ремонтировать кровлю, да еще обустроенную для эксплуатации, очень затратно и хлопотно. Экструдированный пенополистирол прочный и надежный, имеет отличную теплозащиту при малой толщине и массе. Но старый вопрос горючести этого материала не решен до сих пор. Все антипиреновые пропитки, применяемые производителями для защиты от возгорания, не смогут сделать горючий пенополистирол негорючим, а только увеличивают время до загорания и распространения огня. Когда пенополистирол загорается, он начинает плавиться, растекается и разносит огонь по конструкциям. В кровле пенополистирол находится в пироге, это дает больше времени для ликвидации пожара. Горючесть – серьезный аргумент против пенополистирола для кровли, и при решении его применить следует продумать меры по предотвращению пожара.

Оптимальным вариантом многие специалисты по кровлям считают минеральные ваты, особенно каменную вату. По прочности плиты из каменной ваты позволяют укладывать на них наплавляемую кровлю. Технологичны, просты в монтаже, отлично теплоизолируют и не горят. Каменные волокна ваты выдерживают до 1000⁰С без оплавления.

Правильно выбрать утеплитель важно, но не менее важно минимизировать все холодные мосты и мостики в кровле. Эти пути для холода могут значительно ухудшить общую теплозащиту здания. Основные мосты холода – это конструктивные элементы из бетона, окна и двери, а также крепежные элементы для бетона. Применяя крепеж посредством дюбелей, имеющих металлический гвоздь, можно создать холодные мосты, через которые пойдут потери тепла до 30-50%. Как следствие, возможен конденсат и появление плесени и грибка. В металлическом крепеже нет никакой необходимости, поскольку для монтажа плит из каменной или базальтовой ваты достаточно применить клеевой состав и дюбели для минеральных ват (парашюты), имеющие стержни из пластика.

Снизить теплопотери до минимума возможно, применив двухслойных утеплитель со стыковкой плит в верхнем слое с перекрыванием аналогичных стыков в нижнем. Также помогает снизить теплопотери применение плит больших размеров, уменьшением общей длины стыков.

Гидроизоляция плоской крыши

Крайне важный слой для надежной работы плоских кровель. Возможность устройства качественных водонепроницаемых и надежных плоских кровель в частном домостроении стала возможной благодаря появлению новых материалов для гидроизоляции. Современные полимерные ПВХ- мембраны при отличной водозащите имеют срок эксплуатации порядка 25 лет, просты в технологии и отличаются малым весом. По сравнению с рубероидом, который приходилось ремонтировать и заменять раз в 3-5 лет, это шаг вперед.

Финишный слой плоской крыши

Весьма разнообразный в зависимости от предназначения поверхности кровли. Варианты имеются как дорогие – например, применение еврорубероида, так и бюджетные, в виде декоративной посыпки и укладки тротуарных плиток. Но в любом случае наличие верхнего защитного слоя обязательно, вне зависимости, будет он декоративным или нет.

Популярный и эстетичный вариант — зеленая крыша – вполне осуществим собственноручно. Основным условием является применение гидроизоляционного материала, устойчивого к корням растений. Проверено, что газонные растения способны разрушить два слоя рубероида на битуме за месяц-полтора. Гидроизоляционные мембраны для устройства зеленых кровель имеют в составе антикорневые присадки и добавки. Геотекстиль для нижнего фильтрующего слоя под плодородный грунт следует выбирать также по этому принципу – устойчивости к корням растений. Геотекстильный фильтр укладывается под почвенный слой на дренажный, разделяя их и не допуская засорения дренажа мелкими частицами грунта. Дренажная мембрана укладывается на теплоизоляцию. Зеленую кровлю выбирают многие строители, поскольку она дает не только место отдыха и эстетическое удовольствие. Верхние слои газона отлично защищают дом от температурных перепадов в жаркое время года, а зимой слои почвы являются дополнительной теплоизоляцией и защитой гидроизоляционного ковра.

Проверка плоской кровли на надежность в начале эксплуатации – это ее способность выдерживать температурные перепады без следов смещений или деформаций элементов и кровельного ковра. Если замечены деформационные сдвиги, вероятно, что вскоре будут и трещины, а также в скором будущем возможны протечки. Правильная технология укладки слоев тепло- и гидроизоляции, качественная герметизация стыков ковра и примыканий как правило, исключает возможность температурных деформаций.

Для того, чтобы зона отдыха или зеленый сад на крыше был безопасным, необходимо позаботиться об ограждении плоской кровли. Это может быть парапет, или металлоконструкции, эстетики только добавится, а для ревизий и ухода за кровлей зимой ограждения будут залогом безопасности работ.

Виды водосточных воронок

Кровельная водосточная воронка может изготавливаться из оцинкованного металла, меди или поливинилхлорида. Экземпляры из оцинковки используют чаще других, благодаря демократичной цене. Медные воронки из-за заоблачной стоимости не снискали популярности, тем более что сочетаются они не со всеми кровельными материалами. Изделия из поливинилхлорида отлично подходят для монтажа на мягкой черепице, шингласе, ондулине.

В специализированных магазинах встречаются следующие виды водосточных воронок:

Колпаковые. Понять, что перед вами колпаковая воронка, поможет защитная сетка, напоминающая колпак или стакан, возвышающаяся над поверхностью крыши. Она не только справляется с большим потоков воды, но и отфильтровывает ее от крупных примесей, не давая водостоку засоряться.

Плоские. Воронка, устанавливаемая в уровень поверхности крыши, ее монтируют на эксплуатируемые плоские кровли, покрытые плиткой или асфальтом.

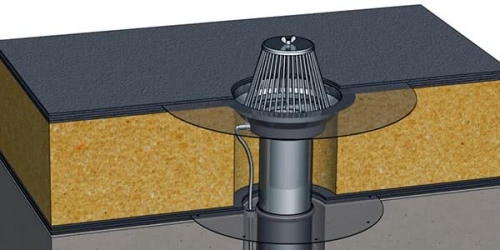

С подогревом. Такая воронка подогревается установленным в ней тепловым кабелем, подтапливая снег, не давая образовываться ледяной корке, препятствующей водостоку.

С вертикальным или горизонтальным выпуском.

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.
