Может ли ресурсоснабжающая организация установить ОДПУ в колодце

Если вы будете искать ответ на вопрос, может ли РСО установить ОДПУ в колодце, то обнаружите, что есть много аргументов «за» и «против». Вы найдёте противоречивую судебную практику и на всякий случай решите, что лучше колодцы не трогать. Мы тоже так считаем, и вот, почему.

Паспортизация объектов водоотведения с помощью мобильной ГИС

В 2017 году соотрудники «Росводоканал Тюмень» запланировали закончить процесс паспортизации канализационных колодцев с помощью ZuluGIS Mobile за 5 лет, но скорость внесения и удобство работы ускоряет работу — компания закончит полную паспортизацию к концу 2019 года. В мае 2019 г. обследовали и провели полную паспортизацию 34 тысячи канализационных колодцев из 45 тысяч.

Для ускорения процесса «Росводоканал Тюмень» разработали и внедрили схему мотивации. Сотрудники водоканала обследуют часть колодцев по вечерам, в свободное время.

В результате обследования:

• 3898 колодцев требуют косметического ремонта, но не несут риски и здоровью имущества
• 563 колодца потребовали немедленного реагирования
• 453 колодца с не герметичностью конструкции, такие как разрушение, отверстия, несанкционированные ливневые врезки, из-за чего дождевая вода поступает в сеть (рисунок 1)

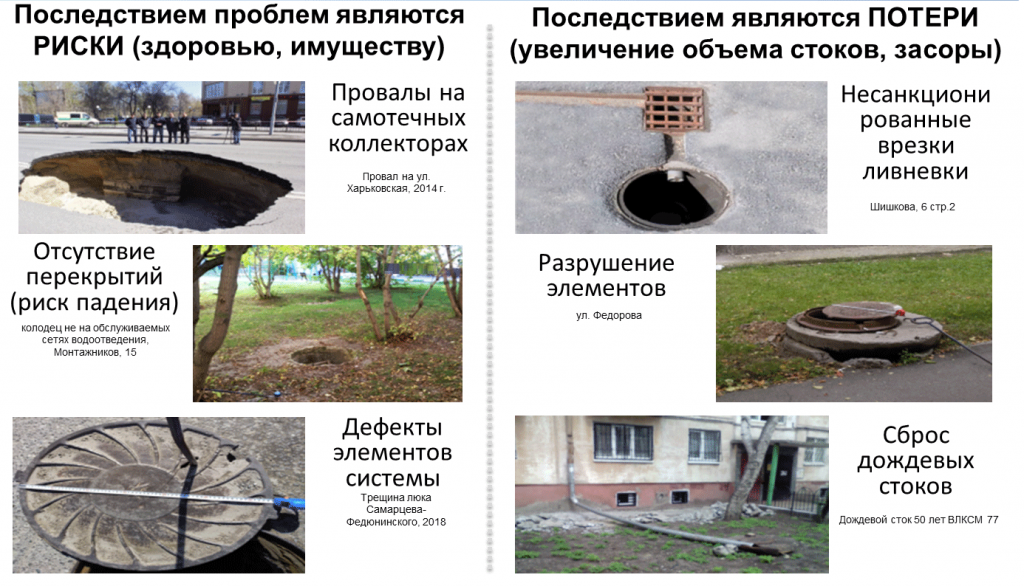

рис 1. Возможные события, происходящих на сети водоотведения. Последствия – риски и потери предприятия

Не герметичность колодцев по городу перегружает канализацию и очистные сооружения во время дождя, что приводит к негативным последствиям, в виде возможного снижения качества очистки, либо подтопления территорий.

Восстановление колодцев даст гарантию сокращения поступления ливневых стоков в сеть.

Корректировка схемы происходит в онлайн режиме. Для предприятия появились ощутимые результаты — из-за видимых результатов труда и изменения схемы сотрудники цеха канализации стали заинтересованными и продуктивными. В результате технического обследования и оперативного реагирования сотрудники произвели 600 исправлений в схеме канализации за прошедший период, снизили объем дождевых вод, которые попадают в хозяйственно-бытовую канализацию. Уменьшили затраты на перекачку ливневых стоков, не засоряются коллектора, на очистные сооружения приходит меньший объем воды, что влияет на параметры работы очистных сооружений.

Устройство шахтного колодца

В конструкции таких колодцев можно выделить три основные части:

1. Водоприемник – это нижняя часть конструкции. Она используется для фильтрации и сбора воды.
2. Ствол – это подземная часть шахты сооружения, расположенная выше водоприёмника. Она надёжно защищает конструкцию от обрушения и сохраняет качество питьевой воды, не пропуская верховодку в водоприемник.
3. Оголовок – это часть конструкции, расположенная над землёй. Основное назначение этой части в защите водоприемника от попадания пыли, мусора, поверхностных осадочных вод и защите от замерзания в холодное время года. Оголовок обязательно защищается крышей.

Вводная часть магистрали

В простейших водопроводных колодцах есть только одна единица запорно-регулирующей арматуры: кран при условном проходе труб до 50 мм, а на более крупных магистралях — задвижка. Однако при установке в колодце узла учёта требуется установка дополнительного сантехнического оборудования.

Во-первых, сам счётчик. В мокром колодце допускается устанавливать только водомеры, способные длительное время работать в воде под давлением. Их характерная черта — литой металлический корпус и небольшое смотровое окошко с толстым стеклом, иногда оборудованное увеличительной линзой. В последнее время всё более популярны подводные счётчики электронного типа, не имеющие циферблата как такового. Часто водомеры с усиленной защитой устанавливают и в сухих кессонах: просто из подстраховки или непонимания требований нормативов.

Между краном и счётчиком обязательна установка грязевого сетчатого фильтра с размером ячейки от 200 мкм до 0,1 мм. Точные технические параметры фильтра лучше уточнить в паспорте счётчика, но одно требование едино для всех водомерных устройств — фильтр не должен иметь возможности промывки, иначе с водопоставляющей организацией неизбежно возникнут проблемы при опломбировании. Третий обязательный элемент обвязки счётчика — обратный клапан — может быть любого типа и устанавливаться как непосредственно перед водомером, так и сразу после него.

Обвязка счётчика воды в кессоне: 1 — запорный кран; 2 — сетчатый фильтр грубой очистки; 3 — обратный клапан; 4 — счётчик воды; 5 — кран для слива воды из системы

Также может требоваться установка крана после счётчика. Это сильно облегчит демонтаж счётного устройства без слива воды из системы для отправки на поверку и включения в работу альтернативного источника водоснабжения без каких-либо доработок. Также сразу после счётчика и его обвязки крайне рекомендовано установить тройник с обычным краном на 1/2″ для экстренного слива воды из системы.

особенности и Материалы строительства

Какими смогут быть стены колодца?

Железобетон

Как раз из него значительно чаще изготавливаются стены колодцев для обслуживания многоквартирных домов. Но, частниками цементные колодцы также строятся; но в случае если для ввода воды в личный дом чаще сооружаются прямоугольные либо квадратные в сечении монолитные конструкции (они требуют более несложной опалубки), то организации придерживаются более технологичной схемы, применяя готовые кольца.

Любопытно: в приложениях к нормативным документам возможно отыскать сметные нормы на работы и основные материалы. К примеру, сметная таблица водопроводных колодцев за номером 22-04-003, приложенная к ГЭСН-2001-22, содержит полный список материалов и работ для устройства сборно-монолитного колодца объемом 10 кубов.

Как выглядит независимое строительство? Совершенно верно так же, как при сооружении цементного септика либо погреба.

Единственная проблема заключается в том, что конструкция опалубки обязана предусматривать отверстия под лотки ввода и трассы.

1. Отрывается котлован, размер которого пара превышает будущий размер колодца.
2. Дно засыпается приблизительно 20-ю сантиметрами щебня либо песка. Подсыпка станет основанием для стенку и выполнит функцию дренажа.
3. Стены котлована перекрываются гидроизолирующим материалом — рубероидом либо полиэтиленом. Он, среди другого, не позволит цементному молочку безтолку фильтроваться в грунт, тем самым уменьшая прочность конструкции.
4. Сооружается армокаркас. В совершенстве рифленая арматура вяжется отожженной проволокой, но возможно использована готовая сетка либо обрезки металлоизделий.
5. Строится опалубка. Материал — доски, ОСП, ЦСП либо фанера.
6. Опалубка послойно заливается бетоном марки М200 либо самостоятельно приготовленным раствором. Состав — 1 часть цемента, 3 части песка и 3 части щебня. Через каждые 20-25 сантиметров бетон штыкуется арматурой.
7. Сверху укладывается готовая плита с оголовком колодезного люка.

Кирпич

Сооружение кирпичных стенок ненамного сложнее; но размер котлована в этом случае будет больше. Обстоятельство — в том, что для кирпичной кладки очень желательна наружная гидроизоляция. Она выполняется битумной мастикой в пара слоев.

Внимание: для кладки употребляется только красный глиняный кирпич. Силикатный быстро разрушается во мокрой среде.

Сама кладка в полной мере традиционна: в полкирпича, с перевязкой горизонтальных последовательностей как минимум на четверть длины кирпича. В качестве связующего употребляется цементно-песчаный раствор в пропорции 1:3; песок предварительно просеивается. Толщина шва — стандартные 12 миллиметров.

Пластик

Пластиковые канализационные и водопроводные готовые колодцы выгодны тем, что разрешают значительно сэкономить время. Их стены являются, в большинстве случаев, толстую гофрированную трубу из полиэтилена либо полипропилена с отводами под лотки и уплотнительными кольцами.

Цена этих изделий, но, пара превышает затраты на строительные материалы при независимого строительства из бетона либо кирпича. Колодец высотой два метра и диаметром 70 см обойдется приблизительно в 15-17 тысяч рублей.

Как выполняется монтаж водопроводного колодца из пластика?

1. Отрывается котлован пара большего если сравнивать с колодцем размера. Запас по габаритам обязан составлять приблизительно 20 сантиметров по всем направлениям.
2. Формируется песчаная подсыпка.
3. Пластиковая конструкция опускается на дно котлована.
4. При наличии пригружной камеры (утяжелителя, емкости, мешающей всплытию пластика во мокром грунте) она заполняется бетоном.
5. Монтируются все коммуникации: к отводу автострады подключается запорная арматура, колодезный фильтр неотёсанной очистки и водосчетчик.
6. Выполняется обратная засыпка. Для колодцев повышенной жесткости (с гофрированной поверхностью) употребляется вынутый ранее грунт с трамбовкой каждые 20 сантиметров. Для конструкций с ровными стенками засыпка выполняется цементно-песчаной смесью в пропорции 1:5.

В настоящее время вопросы качественного водоснабжения и водоотведения приобретают особенную важность. Даже самую качественную питьевую воду можно превратить в крайне загрязненную всего лишь при ее транспортировке. Поэтому сегодня огромное значение приобретает качество используемых трубопроводных систем. Что касается водоотведения, то ни для кого не секрет, что утечка сточных вод может привести к техногенной катастрофе и коллапсу целого города. Чтобы всего этого избежать, следует всего лишь применять качественные полиэтиленовые или полипропиленовые трубы, как для бытовых нужд, так и в промышленных целях, плюс соблюдать технологию соединения и укладки водопроводных и канализационных труб.

С самого начала своей работы наша компания ставит соблюдение качества изготавливаемой продукции важнейшим приоритетом в своей деятельности. Лишним тому подтверждением является внедрение и комплексная реализация системы управления качеством на предприятии с соблюдением всех требований технических условий на все выпускаемые виды изделий, получение и регулярное обновление сертификатов соответствия на элементы систем водоснабжения и водоотведения, получение санитарно-гигиенических заключений на трубную продукцию.

Консервация колодезного водоснабжения к зиме

На зимний период консервировать колодец не требуется, достаточно установить крышку. Поступление влаги через слои почвы вокруг колодца неизбежно и предотвратить этот процесс невозможно.

Воду рекомендуется обрабатывать хлоркой 2 раза в год. В конце года, удалив насос, после дождей в колодец засыпают 2-3 спичечных коробка хлорки, закрывают промкрышкой и оставляют до первых тёплых дней.

После таяния снега воду в колодце обеззараживают хлоркой ещё раз.

Консервация системы труб на зиму

Приступая к консервации труб, прежде всего, освобождают всю систему от остатков воды. Начинают слив жидкости с дома от верхнего этажа. С бойлеров необходимо снять шланги, обеспечив свободный сток жидкости.

Водопровод для сезонной эксплуатации

Требования к обустройству сезонного водопровода отличаются от правил прокладки и утепления системы водоснабжения на дачах с постоянным проживанием людей, где подача воды в дом требуется в течение всего года.

Зимой владелец, приезжая на дачу на несколько дней, подключает насос к внутренней разводке, используя гибкий шланг.

Теплоизоляция системы не требуется, но необходимо иметь устройство, которое обеспечит слив воды в момент отъезда. Им служит стандартный сливной кран, вмонтированный в нижнюю часть горизонтально расположенной трубы. Оставшаяся в трубе вода замёрзнет, что повлечёт разрушение всей коммуникации.

Не следует забывать о накопительном водонагревателе. На зимний период следует слить холодную и горячую воду.

Подземные и наземные гидранты

Подземные ПГ — устанавливаются в специальных колодцах. Открывают крышку люка, затем откидывают крышку ПГ и на его верхний резьбовой конец накручивается пожарная колонка КПА (ГОСТ 7499) для забора воды.

Колонка регулирует подачу воды из водопровода, а также к ней присоединяют пожарные рукава и насос пожарного автомобиля. Подземные ПГ производятся в соответствии с требованиями (ГОСТ 8220). У места расположения подземного ПГ устанавливают соответствующий пожарный знак (ГОСТ 12.4.026).

Надземные ПГ — представляют собой колонку пожарного гидранта надземного исполнения совмещенную с водопроводом. Как правило такие колонки можно встретить на окраине городов или в сельской местности. Колонка гидрант приводится в действие с помощью специального трехгранного ключа.

ГОСТ 13816—80 «Гидрант-колонка. Технические условия».

Какие счетчики лучше установить в колодце

Единственное современное решение, которое учитывает условия работы в колодцах и люках — счетчики-мокроходы с импульсным выходом. Импульсный выход позволяет подключать внешние модемы, которые по радиоканалу будут передавать информацию о расходе воды. Не будет необходимости спускаться в колодец или подвал потребителя.

Автоматизация показаний счетчиков воды в колодцах

Самыми распространенными каналами связи для беспроводных модемов являются протоколы GPRS и GSM. Но эти стандарты связи не гарантируют точность и устойчивость сигнала при прохождении через металлические люки и армированные железобетонные стенки колодцев. Проблема хорошо известна, если попробовать позвонить со смартфона из подвала — связь «не ловит». То же самое с модемами на GSM/GPRS.

Модемы, работающие по протоколам ZigBee, M-Bus, Z-Wave более надежны в этом плане, но имеют слишком маленький радиус действия – до 50 м. Это влечет за собой необходимость установки дополнительных ретрансляторов или концентраторов и увеличивает капитальные затраты на внедрение автоматизированной системы учета воды.

Наиболее продвинутым, энергоэффективным вариантом будет LPWAN-технология, которая «берет» из подвалов и колодцев и шлет показания раз в сутки.
