Нужен ли теплый пол и сколько он стоит, окупаемость

Нужен ли теплый пол и сколько он стоит, окупаемость

Наверное всем понравятся, когда их ноги перестанут мерзнуть на ледяных полах, освободятся от носков и тапочек и переступят на не холодное напольное покрытие…. Но рассмотрим также выгодный ли теплый пол, его цену и окупаемость и другие преимущества…. Зачем и как сильно нужно внутрипольное отопление…

Сколько экономии дает теплый пол

Для хорошо утепленного здания при отапливаемой площади 50 м кв. расходы на отопление дровами за сезон составят 270 у.е. (10000 руб) (здесь принято к расчету стоимость энергии дров 1 руб/кВт – по средней цене дров в средней полосе).

При высоте потолка 2,6 метра, и при отсутствии отапливаемой мансарды, принимаем сбережение энергии при основном отоплении теплым полом — 10% (при высоких потолках – больше). В денежном выражении за сезон – 27$, за 12 лет — 324$.

Но топливо может быть дороже, тогда и экономия будет более существенной. При топливе в 2 раза дороже чем дрова (пеллеты, например) за период окупаемости отопительного оборудования 12 лет, экономия будет порядка 650$., при большей квадратуре, для 100 м кв. – 1300$…

Большая ли потребность

Далее будут приведены примерные расходы на создание теплого пола на площади 50 м кв., которые не радуют застройщика. Возникает вопрос – а можно ли обойтись совсем без подогрева снизу и как при этом будет жизнь…

Большинство домов старой постройки страдают одним и тем же недостатком – там холодный пол. Даже при наличии утеплителя в конструкции, ходить по покрытию нужно в тапочках и носках, полежать посидеть нельзя, детей пускать играть осторожно.

Ничего не поделаешь, — частный дом, первый этаж, снизу земля, это не квартира, где снизу греют соседи, поэтому находиться на полу вполне приемлемо.
Если действительно заботиться об удобстве проживания в доме, то теплый пол на первом этаже делать необходимо, хотя бы в комнатах, где жильцы находятся постоянно.

Неправильное сравнение

Часто теплый пол сравнивают с радиаторами и выясняют, что радиаторный обогрев в разы дешевле при строительстве… Сравнение некорректное, так как в наших регионах (средняя полоса и севернее) теплый пол должен применяться в тандеме с радиаторами, а не соперничать с ними в категории «цена/качество». Он не справляется с компенсацией теплопотерь в 30 самых холодных дней, без явного перегрева с потерей комфорта. Также он слишком инерционен, чтобы угнаться за быстрой сменой температур на улице.

Теплый пол применяется как основная обогревающая система, но подтапливание радиаторами ведется постоянно – обычная схема. Поэтому эконом вариант, — только внутрипольный обогрев, — хоть и работоспособен, но окажется «эконом» в комфорте и использовании. Если обязательно нужно уменьшить расходы при строительстве, то можно, по крайней мере, поставить маленькие радиаторы, треть от обычных размеров.

Какие расходы на строительство теплого пола

Стоимость теплого пола на площади 50 метров квадратных следующая.

  • Черновое выравнивание основания (песок, цемент)– 50$.
  • Утеплитель экструдированный пенополистирол 15 см толщиной – 750$.
  • Сетка металлическая армировка – 100$.
  • Труба металлопластиковая 500 метров – 300$.
  • Вспомогательное (маяки, ленты, крепление сетки, пленка) – 50 у.е.
  • Стяжка (песок, цемент, гравий, пластификатор, фиброволокно) – 250$.
  • Гидравлика (коллектор и насосно-смесительная группа, не дорогое) – 200 $.
  • Напольное покрытие, например, керамическая плитка с клеем – 400$.
  • Чтобы это все собрать, даже при собственном участии и руководстве, придется заплатить специалистам, в среднем еще 1000$.

Итого, стоимость строительства теплого пола – более 3000 у.е. на 50 м кв. Теперь сравним это с обычными расходами.

Какие расходы были бы на простой пол

Альтернативное простое строительство, один из вариантов:

  • Выравнивание – 50 у.е.
  • Утеплитель толщиной 10 см с пароизолятором – 500$.
  • Стяжка 4 см толщиной с армировкой – 150 $.
  • Напольное покрытие — 400$.
  • Работа — 500$.

Переплата за теплый пол — 1400$.

Как видим ни о какой окупаемости за счет меньших теплопотерь (экономия 324, перерасход — 1400), при наших ценах на энергоносители, у данного теплого пола нет.

Как сделать дешевый теплый пол – особенности

  • Если делать будете своими руками, то сразу можно отбросить затраты на ремонтников, – тысяча.
  • Коллектор можно собрать самостоятельно из полипропиленовых деталей, а также отдельно трехходовой клапан, насос, отключающие краны на одной гребенке (можно полипропилен), и настроечные на другой. Все будет работать также как и фирменное оборудование, но общие расходы вряд ли будут больше 70$.

Толщина утеплителя под теплым полом – ключевая характеристика. Если утеплителя мало, или есть мостик холода (стяжка на коком-то углу лежит прямо на фундаменте…), то на отоплении можно будет разориться. Условно приемлемой считается толщина 10 см, при дешевых энергоносителях. Какая толщина наиболее целесообразна в диапазоне 8 – 20 см, при конкретной цене энергоносителя и конкретных теплопотерях дома покажет только тепловой расчет. Можно сказать, что для срочной экономи можно уложить и 9 – 10 см экструдированного пенополистирола, которая в будущем нивелируется повышенными энергозатратами. Таким образом можно еще сэкономить 250$.

На чем недопустимо экономить

Нельзя экономить на качестве труб и стяжки. Ее толщина должна быть не менее 8 см, чтобы, при наличии пластификатора, фибры, и металлоармирования, она оказалась устойчивой к температурным расширениям.

Читать еще:  Как укладывать ПВХ ламинат на пол?

Значение теплоизоляции

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

  1. Предотвращение потерь тепла через черновое покрытие пола.
  2. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
  3. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
  4. Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
  5. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.

Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Устройство водяного тёплого пола с бетонной стяжкой

Начинать работы следует с подготовки основания. Для этого его очищают от старого покрытия, мусора, жира и грязи. Основание должно быть ровным, поэтому все имеющиеся дефекты и неровности зашпаклевываются или заделываются цементным раствором.

Далее на подготовленную черновую основу укладывается слой гидроизоляции, в качестве которой может выступать рубероид или обычная полиэтиленовая пленка с заходом на стены около 15 см.

Технология изготовления полусухой стяжки по пенополистиролу

Далее укладываются плиты пеноплекса стык в стык. Чтобы избежать тепловых потерь, плиты утеплителя следует как можно плотнее прижимать к стенам. А все стыки необходимо проклеить строительным скотчем, который не позволит влаге из бетонной смеси проникнуть внутрь утеплителя.

Плиты пеноплекса могут быть гладкими или иметь специальные пазы и выступы, позволяющие укладывать контуры теплого пола без нанесения соответствующей разметки. При использовании первого варианта на утеплитель следует положить монтажную сетку, к которой будет крепиться трубопровод. Если плиты пеноплекса снабжены пазами, сетка не понадобится.

Теперь можно приступать к укладке трубы по заранее выбранной схеме. Трубы крепятся хомутами к монтажной сетке. Далее следует провести опрессовку системы и, сохраняя в трубах рабочее давление, залить бетонную стяжку, толщина которой может составлять 3-5 см.

Таким же образом укладывается и электрический теплый пол. Кабель системы закрепляется на монтажной сетке. Когда укладка завершится, система проверяется на работоспособность и заливается бетонной стяжкой. Если предполагается монтаж теплого пола по грунту, под гидроизоляцию и плиты пеноплекса укладывается дополнительный слой теплоизоляции, состоящий из песчаной подушки.

Необходимые инструменты и материалы для монтажа пеноплекса

После того как стяжка подсохнет, можно приступать к укладке финишного покрытия. Очень важно, чтобы оно хорошо пропускало тепло, иначе обогрев пола будет неэффективным.

А при использовании электрического варианта обогрева низкая теплопроводность финишной отделки способна и вовсе вывести систему теплого пола из строя.

Приступать к эксплуатации систем водяного и электрического теплого пола можно только после полного высыхания цементно-песчаной смеси.

Этот период в среднем составляет 28 дней. Обычную бетонную смесь можно заменить самовыравнивающейся. Тогда время высыхания стяжки значительно сократится.

Основные требования к материалам следующие:

  • Устойчивость к влаге.
  • Устойчивость к агрессивной среде.
  • Прочность на сжатие (ему придется выдерживать серьезные нагрузки).
  • Низкий коэффициент деформации.
  • Минимальный коэффициент теплопроводности.
  • Максимальную плотность (25-30 кг/м3).

Также можно добавить то, что утеплитель должен обладать отрицательной горючестью. Особенно если он закладывается между этажами, а не на грунт.

Самостоятельная укладка

Разобравшись в технологиях, можно провести утепление пола пеноплексом под стяжку своими руками. Такой способ подходит как для частного дома, так и для квартиры. Работа не требует определенных навыков.

Перед началом утепления необходимо провести подготовительные работы:

  1. С пола снимается покрытие, полностью удаляется мусор.
  2. Поверхность обрабатывается грунтовочной смесью.
  3. Как только грунтовка высохнет, нужно проверить пол на наличие неровностей. Если они будут обнаружены, их заливают стартовой смесью.

После подготовки поверхности можно приступать к обустройству подушки. Для цементного пола она делается двухслойной. Первый будет состоять из гравия, а второй из крупнозернового песка. Толщина слоев варьируется от 15 до 35 см, на это влияют климатические условия региона.

Нельзя на грунт засыпать ПГС. Песок будет впитывать из земли влагу, которая в дальнейшем испортит свойства утеплителя. Поэтому гравий и песок засыпаются отдельно друг от друга.

Опытные строители советуют между слоями проложить геотекстильную ткань, которая будет отталкивать конденсат.

Следующим шагом будет подготовка армирования. Оно делается следующим образом:

  • Для плит из железобетона потребуется специальная армирующая сетка. Ее расстилают по поверхности.
  • Если основой является черновой грунт, нужно использовать металлическую арматуру. Высыхание длится до десяти дней.

На получившийся слой укладывается плотная пленка из полиэтилена для гидроизоляции. Чтобы она хорошо прилегала к стенам, их обрабатывают грунтовкой. Затем укладываются плиты утеплителя. Для первого этажа рекомендуется толщина 5 см, для второго – 3 см. Сверху на плиты укладывается новый слой гидроизоляции.

Соблюдение всех необходимых этапов, включая тщательную подготовку поверхности, обеспечит высокий уровень теплоизоляции.

На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.

Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.

Читать еще:  Как установить душевой поддон на деревянный пол?

[adinserter block=»10″][adinserter block=»21″]

Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

  • низкий коэффициент теплопроводности;
  • огнеупорность;
  • влагостойкость;
  • звукоизоляция;
  • технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м 3 .

1 Общая информация

Для начала разберемся, что же такое этот теплый пол, и почему ему собственно нужна теплоизоляция.

Теплый пол – это специальная отопительная система, что используется для обогрева помещений. Теплый пол – это удобный и крайне полезный способ, что позволяет придерживаться в доме нормального температурного фона, что приемлем для проживания людей.

Сами по себе теплые полы состоят из нагревательных контуров, что подключены к специальному блоку распределителю. Если мы рассматриваем водяной теплый пол, то здесь нагревательным контуром будут выступать полипропиленовые трубки, что проложены по земле.

Нагревательным элементом в трубках выступает горячая вода. Собственно, именно поэтому их и называют водяными. Все контуры подключены к смесительному блоку, а тот, в свою очередь, подключен к обогревателю.

В итоге система с звукоизоляционными материалами Изовер регулирует свои параметры так, чтобы пол постоянно придерживался определенного температурного уровня.

Трубки или нагревательный контур прокладывают непосредственно по полу. Причем прокладка ведется по спирали. Каждый дециметр пола должен быть оборудован хотя бы одним каналом, чтобы прогрев осуществлялся равномерно.

Поверх контура заливается стяжка из легких материалов. Как вы сами понимаете, нагревательный контур только отдает свою температуру на соседние элементы.

В этом случае именно стяжка будет отдавать основное тепло, и прогревать финишное покрытие пола. Она же получает тепло непосредственно от контура.

Как видите, система водяного теплого пола очень эффективна. Это объясняется и возможностью ее взаимодействия на базовом физическом уровне.

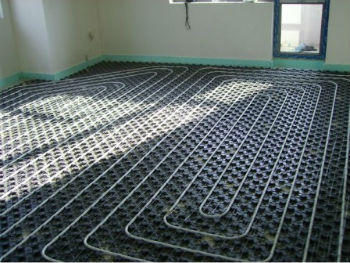

Пример расположения отопительных контуров теплого пола

Как всем известно, воздух в комнате циркулирует в зависимости от его температуры даже если стоит пароизоляция Изоспан В. Теплый воздух всегда стремится вверх, а холодный вниз. Так как пол находится в самой нижней точке помещения, то именно возле него находится самые холодные воздушные массы.

В итоге теплый водяной пол работает с максимальной эффективностью, так как он непосредственно прогревает самый холодный воздух в помещении. При нагреве воздух поднимается выше, а его заменяет более холодный, и этот процесс не прекращается ни на минуту.

1.1 Так зачем нужна теплоизоляция?

Разобравшись с технологией действия водяного теплого пола, можно приступить к главному вопросу. А зачем собственно нужен утеплитель для отопительной системы?

Все на самом деле очень просто. Утеплитель в такой ситуации играет роль искусственного барьера для тепловых волн.

Дело в том, что нагревательный контур всегда отдает энергию в обе стороны. Энергия любого материала, в том числе и горячей воды, строго ограничена. То есть отдавая энергию в обе стороны, водяной пол растрачивает свою эффективность на прогрев как стяжки, так и перекрытия, что лежит под ним.

Но нужно ли нам греть перекрытие используя Изоспан АМ? Ответ очевиден – нет, не нужно. Это пустая трата ресурсов, которые можно использовать более рационально.

Прогретое перекрытие не отдаст свою температуру правильным образом. Даже если вы устанавливаете полы на втором этаже, оно все равно прогреваться будет очень медленно, а их толщина рассеет всю тепловую энергию.

Если же пол установлен на первом этаже, то тут все еще проще. Как вы сами понимаете, греть грунт под домом – это не очень эффективное использование доступных ресурсов.

Собственно, проблема прогрева нежелательных конструкций и затраты на них лишней энергии известна строителям давно. Именно из-за нее возле радиаторных батарей монтируют фольгированные экраны.

Если этого не делать, то радиатор будет прогревать стену, а та будет охлаждаться, так как имеет прямой контакт с внешней средой.

Спиралевидное расположение контура водяного пола

Кто имеет дома тепловизор бытового или охотничьего назначения, наверняка замечал этот эффект лично. Даже простейший тепловизор, если взглянуть на неутепленные дома без изоляционных мембран Изоспан, покажет вам, где у хозяев находятся батареи.

Читать еще:  До какой температуры можно нагревать теплый пол?

Стены возле них будут отмечаться горячими, они будут даже ярче, чем стекла или двери домов.

Для нейтрализации подобных эффектов и используют утеплитель. Его монтаж позволяет оптимизировать работу полов, а также защищает их от внешних воздействий.

Многие покупатели задаются вопросом — нужна ли теплоизоляция (утеплитель) под теплый пол? Постараемся дать ответ на этот вопрос.

Смонтированная система теплый пол будет часть своего тепла отдавать материалу, из которого изготовлен сам пол. Чтобы не потерять необходимое тепло, под систему теплый пол укладывается теплоизоляционный материал.

Что дает теплоизоляция теплого пола:

  • Уменьшаются естественные потери тепла через самую холодную поверхность в помещении наружу или в грунт. В обычных условиях величина потерь тепла достигает 20% их общего объема.
  • Излучаемая энергия равномерно и рационально распределяется по периметру обогрева. При этом не расходуется на обогрев перекрытий и элементов конструкций, находящихся ниже обогреваемой площади.
  • Экономится энергия на дополнительный подогрев, уменьшается стоимость отопления.
  • Создается дополнительная звукоизоляция.
  • Предотвращается попадание из земли или подвала влаги в помещение через напольное покрытие.

Система «теплый пол» представляет собой достаточно сложную конструкцию, отлаженная работа которой зависит от правильно подобранных и установленных на свое место всех её компонентов. Обустройство теплоизоляции занимает совсем мало времени, главное, выбрать необходимый материал и правильно его уложить.

Теплоизоляция теплого пола на основе нагревательных кабелей или матов

Тип и толщина теплоизоляции под кабельный теплый пол зависят от параметров помещения и выбранного варианта обогрева (основной или комфортный). Теплоизоляционный материал должен обладать низкой теплопроводностью, не более 0,05 Вт/м·°С.

Если теплый пол используется как основная система отопления, мы рекомендуем использовать твердые сорта пенополистирола (ЭППС) толщиной от 30 мм, покрытые слоем алюминиевой фольги толщиной от 0,3 мм с полимерным защитным слоем.

Следует использовать теплоизоляцию во всех случаях, если пол расположен близко к грунту или в цокольном этаже.

Для подвалов, гаражей и других помещений, в которых пол непосредственно соприкасается с грунтом, мы советуем использовать жесткие пенопластовые или минераловатные плиты толщиной 30 мм и более. Таким образом, минимальная толщина пенополистирола для теплого пола составляет 30 мм.

Следует учесть, что при монтажа теплоизоляции — минимальная стяжка пола поверх пенополистирола должна составлять 40 мм.

Теплоизоляция пленочных теплых полов

При использовании совместно с инфракрасными нагревательными пленкам и рекомендуем применять листовую подложку, применяемую при монтаже ламината, поверх которой укладывается алюминиевая фольга в лавсановой изоляции (например, IZOFOLIX ).

Жидкая теплоизоляция теплого пола

Любая теплоизоляция для теплого пола поднимает конечный уровень пола от 3 мм до 70-80 мм, что не всегда является возможным.

При отсутствии возможности осуществить полноценное утепление стяжки под теплый пол — рекомендуем применение жидкой теплоизоляции . Минимальный расход жидкой теплоизоляции для получения желаемого эффекта — 3 слоя покрытия. Расход жидкой теплоизоляции, в среднем, 1 л на 1 м2 в один слой.

Использование теплоизоляции позволит уменьшить теплопотери через стяжку пола, что приведет к снижению потребляемой теплым полом электроэнергии.

«Пирог» теплого пола

После разбора возможных типов утеплителей для водяного теплого пола разберем непосредственно состав, так называемой пирог. Ведь качеств системы зависит не только от правильного выбора утеплителя, но и от грамотного монтажа. В каком порядке монтируется все слои водяного теплого пола?

Порядок зависит и от того на что монтируется система. Если устройство теплого пола идет на грунтовое основание, то в первую очередь целесообразно устроить черновую бетонную стяжку, на которую дальше будет укладываться пирог.

Далее, состав системы аналогичен теплому полу по перекрытию:

  • утеплитель необходимой толщины, причем при устройстве на грунт толщина утеплителя может достигать 150 мм, а для обычных полов толщина утепления выбирается до 50 мм;
  • если изоляционный материал не покрыт сверху защитой или на нем не устроена система для укладки труб, то его необходимо закрыть пароизоляционной пленкой для защиты от влаги из цементного раствора (кроме пенопласта и ЭППС);
  • далее, устанавливается специальная панель для укладки труб или армированный каркас для создания жесткости;
  • на каркас или на панель крепится трубопровод.

Вся система готова к заливке стяжки и устройству декоративного покрытия пола.

Схема теплого пола.

При выборе теплоизоляционного материала для водяного теплого пола нужно ориентироваться на финансовые возможности и доступность. Для большинства мест применения подойдет экструдированный пенополистирол или обычные пенополистирольные плиты. Если нет возможности устраивать толстую стяжку, применяют вспененный полиэтилен. Минераловатные плиты чаще применяют при устройстве системы в деревянном полу. Но возможно применение и в цементной стяжке. Пробка — для ценителей натуральных материалов.
