Насос теплого пола – выбор и установка

Насос теплого пола – выбор и установка

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.
Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Расчет параметров и эксплуатационных характеристик оборудования

При разработке схемы отопления теплого пола часто предусматривают монтаж двух дополнительных узлов: коллектор и смесительный узел. Первый узел нужен для обеспечения подачи теплоносителя раздельно до каждого отопительного контура, а второй узел регулирует температуру теплоносителя для прямой и обратной ветвей. Для дома в два и более этажей приходится предусматривать по циркуляционному насосу на каждый этаж либо применять установку сдвоенного агрегата.

Правильно подобрать агрегат следует с учетом следующих параметров:

  1. Требуемой подаче, которая, в свою очередь, зависит от того, сколько этажей в доме, какие длина и диаметр трубопроводов.
  2. Расходу, который определяется в зависимости от места монтажа котла.
  3. Суммарных значений гидросопротивления системы отопления, которые зависят от количества и конструкции узлов запорной и распределительной арматуры.
  4. Сколько градусов разницы должно быть между начальной и конечной температурами теплоносителя.

Большинство производителей данных изделий заявляют о невозможности применения в качестве теплоносителя бытовых антифризов, хотя при замкнутой системе обогрева и наличия двух автономных контуров у котла, это обстоятельство некритично. Наоборот, вода, где всегда присутствуют водорастворимые соли магния и железа, способствует образованию накипи.

Останавливаясь на варианте с бытовым антифризом, следует применять только составы на основе пропиленгликоля или глицерина, поскольку этиленгликолевые антифризы очень токсичны.

Читать еще:  Чем лучше красить деревянный пол?

Типовая маркировка циркуляционного насоса, при помощи которого производится подключение системы теплого пола, включает в себя три числовых характеристики. Первое число указывает диаметр присоединительных трубопроводов в мм, второе устанавливает, сколько этажей может иметь дом и, следовательно допустимую высоту подъема теплоносителя в дм, третье определяет допустимую длину трубопроводов.

Для более точного выбора оптимальной модели агрегата необходимо сделать ряд расчетов.

Рассчитать минимально допустимую производительность. Для воды используется зависимость:

Pн –мощность отопительного агрегата, кВт;

tпр – температура в прямом отопительном контуре, ° С;

tобр – температура в обратном отопительно м контуре, ° С.

С учетом форсмажорных ситуаций, значение фактической производительности по сравнению с результатами расчета увеличивают на 15-20%.

Сделать расчет требуемого напора:

Н – напор агрегата, кПа;

П – гидросопротивление погонного метра трубы;

L – длина трубопровода в наибольшем из отопительных контуров, м;

Σk – коэффициент запаса мощности, составляет 1,10-1,15.

Поскольку напор обычно задается в атмосферах, то напомним: 1000 кПа ≈ 1 атм. По расчетным данным нужно правильно сделать выбор параметров циркуляционного насоса.

Устройство насоса отопления

Рассмотрим, из чего состоит насос и принцип его работы.

На рисунке внизу изображён насос в разрезе.

Рис. 1. Устройство насоса для отопления.

Насос состоит из корпуса и самого мотора либо ротора, который прикручен к корпусу. На валу мотора крыльчатка. Теплоноситель заходит в корпус, далее захватывается крыльчаткой и выбрасывается в другую сторону. На корпусе показан ещё воздухоотводчик, но с таким воздухоотводчиков насосы бывают редко. В основном же, на корпусе мотора есть гайка, которая выкручивается, если в насосе собрался воздух, и таким образом воздух выпускается.

Для функционирования смесительного узла, одна из функций которого- понизить температуру теплоносителя для водяного теплого пола, необходим циркуляционный насос, который будет создавать давление и движение теплоносителя по отопительным контурам.

Если температура теплоносителя создается не с помощью смесительного узла, а по-другому (РТЛ-регулировка, котел, внешний смеситель),то насос, вероятно, не нужен, хватит давления, создаваемого общим насосом в отопительной системе.

Но чаще всего теплые полы создаются со своим насосно-смесительным узлом.

Какой насос подойдет?

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти насосы с небольшой мощностью, небольшим напором и малым расходом жидкости. Также и мощность потребления небольшая- 40-150 Вт, незначительный шум при работе.

Для маркирования циркуляционный насосов бытовых отопительных систем применяют пару цифр через знак «деления» — 25/40.

Первая цифра — 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т. е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Необходимые характеристики насоса и конечно его марка задаются в проекте на водяной теплый пол, который рассчитывается по исходным данным: теплопотери, площади для отопления, количество контуров отопления, марки труб, диаметра труб, длины петель, разницы температур и т.д.

Но, к сожалению, сделать простейшие расчеты или больше- заказать и приобрести проект на отопление – для многих это не нужные затраты.
Почти все хотят прийти в магазин и купить здесь и сейчас нужный насос и закончить на этом все расчеты…
К слову, выбор предстоит и небольшой – между 25/40 и 25/60. Других вариантов и почти нет или их сложно найти.

Почти все непрофессионалы поступают следующим образом- ставят насосы для систем отопления с запасом по мощности… Там где можно поставить 20 – ставят 60 или даже 80 – это приводит в перерасходу электричества, повышению уровня шума в радиаторах и трубах.
Для выбора насоса для водяного теплого пола больше исходных данных- длина контуров (от 20 до 140 метров), разница в температуре на входе и в обратке, насколько утеплен сам пол и др.

Если есть необходимость минимизировать разницу температур на входе и в обратке – просто устанавливают более производительный насос.

Какой должен быть расход и напор?

Если опираться на опыт монтажа водяных теплых полов, то с уверенностью можно сказать, что выбирать производительность насоса для достаточного обогрева утепленного здания в условиях средней полосы России следует по такому принципу: для площади в 100 м кв. одноэтажного дома в средней полосе потребуется насос с производительностью от 1, 5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0, 2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах с использованием трубы для тёплого пола 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м водяного столба.

Следовательно, для 100 м2. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1, 5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos UPS).
Видим, что самый «младший» насос в линейке 25/40 способен выдать расход 1,7 м куб. /час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12-13 м2 ) Свыше 120 м2. – соответственно 25/50 до площади 160 м2.
По примерным прикидкам, мы выбрали подходящий насос для теплого пола.

А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора современных насосов

Если у вас модель циркуляционного насоса – Alpha, учтите, что режим работы «Пропорциональное давление» и «Autoadapt» — не подходят к водяному теплому полу, для него нужен подходящий режим.

В том случае, если теплопотери у дома велики- т.е. дом плохо утеплён, величина площади водяного теплого пола, при которой нужно устанавливать другой насос уменьшается в данном случае – здесь важна степень утепленности самого теплого пола.

Особенность конструкции насоса и установки

В циркуляционном насосе может быть отверстие – оно необходимо для выпуска воздуха. Также насосы должны устанавливаться так, чтобы ось ротора была строго горизонтально, тут неважна подводка труб к насосу: горизонтально, вертикально, под углом- ротор необходимо устанавливать строго горизонтально.

Обычные поломки для насоса – это засорение отложениями, за время отопительного сезона из воды осаждается много кальциевых отложений и ротор насоса может заклинить. Маломощный насос в таком случае просто не запустится.

Как правильно установить насос теплого пола?

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только так обеспечивается правильная работа водяного теплого пола.

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не рабочим. Теплый пол не будет правильно функционировать.

Циркуляционный насос монтируется за предусмотренные фланцы на корпусе с помощью гаек, они, обычно идут с насосом в комплекте. Монтаж насоса не вызывает проблем, если подводка выполнена правильно с учетом всех расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр. Для безопасности системы в случае отключения электричества рекомендуется устанавливать нормально закрытый соленоидный клапан (электромагнитный клапан).

Также важно правильно смонтировать электрическую схему. Включением насоса теплого пола запускается и отопление теплыми полами.

Он может включаться автоматикой, по командам термостатов в комнате и датчиков в теплом полу, посредством контроллера. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения — при превышении температуры на подающем коллекторе, цепь размыкается.

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

  • корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
  • вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
  • электромотор, заставляющий ротор (вал) вращаться.
Читать еще:  Чем шпаклевать бетонный пол?

Какой насос выбрать?

  1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:
    • с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;
    • с сухим ротором, устройство которых иное, предполагающее внешнее расположение крыльчатки ротора.

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

  • Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.
  • Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям.
  • Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева.
  • Подбор агрегата по параметрам маркировки.
  • Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

    Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

    Производительность

    Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

    Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

    Это и будет итоговая требуемая производительность устройства.

    Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

    Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

    Напор

    Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

    Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.

    Отличия систем радиаторного отопления и водяного теплого пола

    По определению, задача циркуляционного насоса — принудительно обеспечить движение теплоносителя по замкнутому контуру (циркуляцию). Надо понимать, что системы радиаторного отопления и теплого пола значительно отличаются друг от друга, поэтому и насосы (место установки, количество, характеристики) будут различными:

    -радиаторное отопление характеризуется высокой температурой теплоносителя (подача

    50°C, здесь же и высокая теплопотеря). Чтобы насос не перегревался от высокой температуры самой воды, приходящей от котла, его устанавливают не на подающую сторону, а на обратную (он не толкает, а всасывает).

    -поскольку обогревающей поверхностью в системе теплый пол является сам пол, температура которого должна быть не более 26..30°C, то и температура теплоносителя на подаче находиться около 40°C, т.е. Щадящая для насоса.

    -кроме того, чтобы не допустить «завоздушивания» в контуре трубопроводной системы теплого пола, циркуляционный насос для теплого пола устанавливается не на обратный (всасывание создавало бы вероятность опорожнения системы), а на подающий трубопровод.

    -в радиаторном отоплении скорость циркуляции теплоносителя незначительна, из-за большого перепада температур может осуществляться даже естественная циркуляция без дополнительного насоса, достаточно насоса, установленного в котле.

    -радиатором водяного теплого пола является тонкая пластиковая трубка, длина которой может быть более 100м только в одном контуре. Поэтому насосу, чтобы протолкнуть воду через трубки теплого пола, необходимо преодолеть большое гидравлическое сопротивление системы, т.е. Обладать хорошим напором.

    Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

    Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

    1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

    2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние. Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить.

    Практический совет. Поставьте на входном патрубке насоса фильтр очистки воды. Установить его можно на некотором удалении, главное чтобы вода очищалась от механических примесей.

    3. Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

    Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

    Видео – Циркуляционный насос для водяного пола

    Циркуляционный насос для тёплого пола

    • Маркировка насоса отопления
    • Устройство насоса отопления
    • Виды циркуляционных насосов
    • Как установить циркуляционный насос отопления
    • Неисправности насоса отопления
    • Маркировка насоса отопления
    • Устройство насоса отопления
    • Виды циркуляционных насосов
    • Как установить циркуляционный насос отопления
    • Неисправности насоса отопления
    • На верх arrow_upward

    Рассмотрим циркуляциооные насосы для тёплого пола и выбор насоса. Причём, большая часть предложенной здесь информации уже была представлена в разделе о радиаторном отоплении. Но дабы не гонять вас по всему сайту, повторю эту тему в разделе по тёплому водяному полу.

    Название циркуляционный насос говорит само за себя и для чего он предназначен: для циркуляции теплоносителя по системе отопления, для преодоления сопротивлений трубопроводов.

    Маркировка насоса отопления arrow_upward

    На насосе, под названием, даётся его маркировка. Например, 25 – 60 или 32 – 60.

    Первое число – это присоединительные размеры. В первом случае это 25 мм или 1 дюйм; во втором случае – 32 мм или дюйм с четвертью.

    Вместе с насосом идут в комплекте специальные накидные гайки, для того, чтобы можно было насос быстро смонтировать и демонтировать.

    Второе число означает высоту подъёма насоса. В наших примерах это 6 метров водяного столба. Если перевести в атмосферы, то это получается 0,6 атм. Есть насосы, рассчитанные на меньшую высоту подъёма водяного столба, например, 30 (3 м) или 40 (4 м), и на большую, например, 80 (8 м).

    Когда мы делали расчёт потерь и расчёт системы отопления, там мы проводили гидравлических расчёт. И вот из расчётных параметров подбираем насос для своей системы – справится ли он с сопротивлениями в системе или нет.

    Читать еще:  Можно ли ГВЛ класть на деревянный пол?

    На корпусе насоса есть также табличка потребления электрического тока. То есть, какая нагрузка и при каких параметрах.

    Любой насос имеет три положения включения. При каждом положении переключателя насос имеет свою производительность: какое количество теплоносителя в час насос прокачивает по системе. Третья позиция прокачивает самый большой объём. При каждой позиции насос потребляет ток. Вот это потребление и показано на таблице, изображённой на корпусе насоса. По этой таблице можно видеть, что даже при максимальной нагрузке насос потребляет очень мало электроэнергии.

    Устройство насоса отопления arrow_upward

    Рассмотрим, из чего состоит насос и принцип его работы.

    На рисунке внизу изображён насос в разрезе.

    насос для отопления устройство

    Рис. 1. Устройство насоса для отопления.

    Насос состоит из корпуса и самого мотора либо ротора, который прикручен к корпусу. На валу мотора крыльчатка. Теплоноситель заходит в корпус, далее захватывается крыльчаткой и выбрасывается в другую сторону. На корпусе показан ещё воздухоотводчик, но с таким воздухоотводчиков насосы бывают редко. В основном же, на корпусе мотора есть гайка, которая выкручивается, если в насосе собрался воздух, и таким образом воздух выпускается.

    Виды циркуляционных насосов arrow_upward

    Разберёмся более подробно, какие виды насосов бывают и как их выбрать.

    На фото ниже представлен циркуляционный насос фирмы GRUNDPOS.

    Насосы для отопления grundpos

    Рис. 2. Насос для отопления GRUNDPOS.

    Это немецкая фирма. К насосам этой фирмы практически нет нареканий, они очень работоспособные и процент брака у них минимален.

    На фото ниже изображён насос другой фирмы, тоже немецкой, Wilo.

    Насосы для отопления wilo

    Рис. 3. Насос для отопления Wilo.

    Это тоже качественный насос, хотя по цене более доступный.

    Практически, насосы разных фирм ничем не отличаются, они могут отличаться только управлением.

    Изображенные выше насосы – это насосы бытовой серии, для небольших систем отопления.

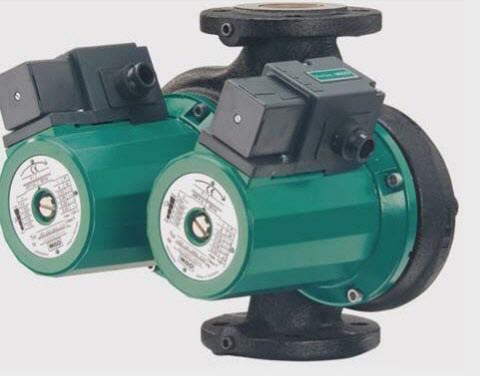

    На фото ниже изображён промышленный насос, как видите, он сдвоенный.

    Насосы для отопления

    Рис. 4. Сдвоенные насосы, применяемые в промышленных системах водяного отопления.

    В систему отопления он крепится уже не гайками, а присоединительными фланцами довольно большого диаметра: свыше 50 мм.

    Чем хороша эта система? В случае нехватки циркуляции (например, по причине больших морозов, когда не успевает теплоноситель циркулировать по всей системе из-за большой её протяжённости) подключается второй насос, отчего производительность по циркуляции увеличивается.

    Второй момент: если с одним насосом что-то произошло, всегда можно сказать, что в резерве есть второй насос, и можно быть уверенным, что в зимний период система отопления не разморозится из-за прекращения циркуляции воды.

    Как установить циркуляционный насос отопления arrow_upward

    Стоит обратить особое внимание на правильность установки циркуляционных насосов: вал насоса должен всегда располагаться горизонтально!

    установка насоса для отопления

    Рис. 5. Правильная установка циркуляционного насоса для отопления.

    При вертикальном расположении вала насос теряет порядка 30 % производительности.

    Далее разберёмся с обвязкой насоса в системе отопления.

    На фото показана система обвязки с металлическими трубами.

    Насосы для отопления установка

    рис. 6. Циркуляционный насос, установленный в системе отопления.

    То есть, вполне возможно, система отопления существовала и раньше, но без насоса, то есть, с естественной циркуляцией. Впоследствии в неё решили добавить насос, для чего сделали обводную линию (байпас): разрезали трубу, нарезали на ней резьбу, поставили шаровой кран, соединили через муфту и контргайку.

    Если нет электричества или насос перестал работать ещё по какой-то причине, кран открывают, и система отопления с естественной циркуляцией работает как обычно: теплоноситель проходит по трубе А.

    Перед насосом рекомендуется ставить фильтр, а с обеих сторон насоса шаровые краны на случай неполадок с насосом, чтобы его можно было отсоединить, не сливая всю воду из системы.

    Второй нюанс подключения насоса.

    Заключается он в том, что циркуляционный насос ставится на обратке, перед котлом. В этом случае насос толкает теплоноситель в котёл. Чем это благоприятно для насоса?

    Во-первых, насос в этом случае работает при более низких температурах, что увеличивает срок его работы.

    Во-вторых, вверху котла может собираться воздух (особенно этому подвержены напольные котлы). Если насос поставить на подаче, он будет вытягивать из котла, и в верхней части может создаться вакуум, и в этой части котёл может закипеть. Когда же насос вталкивает воду в котёл, то завоздушенного пространства вверху котла не будет создаваться, котёл будет полностью заполненный.

    Неисправности насоса отопления arrow_upward

    Рассмотрим ещё одну проблему, с которой часто сталкиваются.

    Насос работает обычно зимой. То есть, зимой он постоянно вращается и проблем с ним не возникает. Но стоит зимнему периоду закончиться, насос отключается и практически полгода стоит без движения.

    Качество воды в системе не всегда хорошее, отчего в системе начинают выпадать соли жёсткости в осадок. В частности, в корпусе, в том месте, где находится крыльчатка, между корпусом и крыльчаткой собираются соли жёсткости. Когда насос стоит, он просто-напросто закоксовывается – крыльчатка зарастает солями жёсткости.

    Когда приходит отопительный сезон, насос включают – он гудит, но циркуляции нет, потому что крыльчатка не вращается из-за солей жёсткости, закоксовавших её. Маломощный же мотор не может провернуть в этом случае крыльчатку.

    Первое, что приходит в голову при отсутствии опыта, — это менять насос. На самом деле, проблема решается проще. Нужно открутить гайку, и там вы увидите вырез либо под отвёртку, либо под шестигранный ключ. Далее нужно вручную провернуть подходящим инструментом вал насоса с крыльчаткой. Если вы её с места стронули, немножко покрутили, дальше насос справится сам. Но бывают случаи, когда этого не удаётся сделать. Тогда нужно открутить весь ротор от корпуса и прочистить всю поверхность крыльчатки и внутренность корпуса от накипи. Далее собрать насос в обратном порядке.

    Пример расчета мощности насоса для теплого пола

    Если у вас параллельная схема подключения

    Расчёт насоса для тёплого пола в указанном случае следует начинать с просчёта рекомендуемого расхода по каждой ветке и суммировать результаты.

    Просчитать совокупную величину потерь во всех контурах (ветках). Это поможет определить постоянных расход в смесительном узле. Как правило, это значение колеблется в диапазоне от 40% до 100% от суммарных расходов контуров. То есть, при суммарном расходе контуров 15 л/мин, расход по приходящему теплу получим равным 6 – 15 л/мин.

    На его значение влияют:

    1. Разница между величиной входящей температуры и той, которая задаётся термоголовкой;
    2. Теплопотери пола.

    Пример. Котёл подаёт теплоноситель, прогретый до 60 град. На смесительном узле выставлено 40 град. Получаем расход в 40 %. На подаче 75 град, на узле – 40 град. Расход – 25 % .

    В расчётах следует учитывать байпас (при наличии), т.к. и в нём имеется постоянный расход. Поэтому на него добавляем порядка 6 л / мин. В длинных трубах больше теплопотери, что заставляет термоголовку увеличить пропуск тепла, возрастает расход и падает напор.

    Если у вас последовательная схема подключения

    Расчёт насоса для тёплого пола в указанном случае выполняется так. Просчитывается по всем веткам рекомендуемый расход, результаты суммируются.
    Получившееся значение сверяется с имеющимся графиком № 3, по которому определяется потеря напора.

    График № 3.

    Этот график самостоятельно можно построить именно для вашего насоса. Кривая для всех моделей стандартная. Исходя из полученного напора, по таблице выбирается требуемая длина труб.

    Вывод:
    Напор насоса по третьему графику должен быть выше потерь напора во всей длине уложенных труб полов при известном расходе на каждый контур.
    Потеря напора в каждом контуре определяется по приведённой ниже таблице.

    Фактический напор установленного насоса определяется по третьему графику для определения совокупного расхода смонтированного смесительного узла.

    Важно учесть ещё одну информацию. В том случае, если вместо воды вы залили в систему антифриз или иную аналогичную жидкость, то следует учитывать различие в вязкости, которое может достигать 30 – 50 процентов. Что приведёт к ещё большему замедлению движения теплоносителя по трубам. Поэтому потребуются иные расчёты.

    Мощность насоса в данном случае следует увеличить минимум на 20% (вариант, на те же 20% сделать короче трубы). Теплоёмкость антифриза примерно на 20% меньше той. Которую имеет вода. Соответственно и тепла он будет перемещать на столько же меньше.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
