Профнастил для сталебетонных перекрытий

Профнастил для сталебетонных перекрытий

Плюсы и минусы перекрытия по профнастилу

К несомненным плюсам данного вида перекрытия относится вес будущей плиты. Из-за ребер жесткости, которые получаются естественным путем от изгиба профиля, расход бетона существенно уменьшается. От этого уменьшается и вес плиты. К тому же прочность плиты остается на том же уровне, что и у обычного монолитного железобетонного перекрытия той же толщины.

Еще одним преимуществом данной технологии устройства перекрытия будет легкость монтажа опалубки. Сам профлист выступает в качестве опалубки для перекрытия. Эта опалубка может быть как съемной так и несъемной, в зависимости от того, какую именно плиту вы будете заливать. Так же это будет зависеть от вида профнастила: гладкий он или со специальными засечками. Последний используется в качестве помощника для основной арматуры и не снимается после заливки. Если же у вас вариант со съемным профлистом, то его потом можно будет использовать в хозяйстве (забор, крыши хоз. построек и т.д.).

Минусов у перекрытия по профнастилу немного, но они есть.

Во-первых, ограничивает в виде отделки будущего потолка. Если это перекрытие между первым и вторым этажом, то ребристый потолок придется отделывать или натяжным потолком или подвесным. Просто оштукатурить как в случае с обычным монолитным перекрытием или ровными ЖБ плитами, уже не получится.

Ну и во-вторых, если опалубка будет несъемной, мало кому понравится жить с таким количеством металла над головой.

В остальном же, все положительные и отрицательные моменты перекрытия по профлисту стоит рассматривать как альтернативу монолитного ЖБ перекрытия или перекрытия по металлическим балкам перед перекрытиями по деревянным балкам.

Расчет

Чтобы рассчитать монолитное перекрытие из профнастила для коттеджа или частного дома, нужно воспользоваться услугами профессионала. Конечно, сейчас существует множество программ (Автокад, СолитВоркс, Компасс), которые могут помочь Вам в этом деле, но нет гарантии, что их подсчет и смета точно будут соответствовать действительности, у программы ведь нет системы «один лист сломался», или «мешок цемента смешали с большим количеством песка».

В свою очередь мы хотим дать несколько рекомендаций по подсчету затрат на монолитку:

    Вам понадобятся точные размеры помещения, которое перекрывается, для этого нужно подготовить чертеж, можно в формате dwg, размеры которого полностью соответствуют реальным данным. Кроме того, необходимо использование технологической карты, это поможет дисциплинировать процесс;

Фото — Технологическая карта

  • Безбалочное перекрытие подойдет только для небольших конструкция или помещений с прочными стенами, у которых высокие показатели жесткости. Несмотря на его низкую стоимость, оно не отличается прочностью. В таком случае нужно работать металлическим профнастилом с большими ребрами жесткости – от 20 мм. Это кровельные марки: НС35, НС100 и т.д.
  • Далее нужно рассчитать нагрузки от перекрытия, этот показатель может быть не точным, но допускается погрешность в 0,5 кг. Исходя из этого показателя, Вы сможете подобрать необходимые размеры поперечных сечений балок;
  • Чаще всего специалисты используют квадратные и круглые трубы для сооружения колонн, и швеллеры, и двутавры для перекрывающих балок. Конечно, Вы можете самостоятельно подобрать по своим потребностям размеры сечений;
  • Далее нужно проанализировать вид используемого профнастила. Если Вы применяете кровельный профнастил с высокой гофрой, то расстояние между балками будет большое. В том случае, если Вы используете стеновой материал для создания перекрытия, то нужно сделать маленькое расстояние между балками;
  • Также огромную роль играет толщина профнастила, от этого показателя напрямую зависит несущая способность материала, к примеру, если нужно перекрыть поверхность, где у балок шаг 3 метра, нужно использовать профильный лист толщиной около 0,8 или 0,9 мм. Проектированию на этом этапе нужно уделить особое внимание, иначе при неправильном подборе длины и ширины, настил начнет изгибаться под давлением бетонного раствора и силы тяжести, впоследствии он деформируется, возможно, даже обрушиться;
  • У многих строителей возникают вопросы касаемо крепления листов, ведь считается, что саморезы подходят только для установки профильного листа как материала для покрытия крови. Это не совсем верно. В любом случае мы не советуем использовать в работе гвозди, т.к. они негативно влияют на несущие способности, понижают геометрическую точность и нарушают целость профиля, что последствии может стать причиной ускоренного разрушения перекрытия. Чтобы не допустить прогиб, нужно применять заклепки и строительные шурупы через каждые 20 см. Если Ваше перекрытие шириной около 10 метров, то понадобится устанавливать крепежные детали чаще;
  • Стандартное крепление профиля осуществляется при использовании усиленных саморезов, чаще всего с геометрическими показателями 5,5х32 (еще их называют «буровые», «бронебойные», «жесткие»). Эти детали помогают прочно установить профнастил своими руками, гарантировать жесткость и точность монтажа, кроме того, они могут просверливать отверстие без сверла.
  • Крепление осуществляется по волнам, т.е. во впадинах профильного листа. Это помогает обеспечить высокую жесткость и фиксировать расположение профильных оснований. Вам в любом случае нужно будет создать узлы (стыки листов), в данном случае делается нахлест в 40-60 мм, монтаж осуществляется при помощи саморезов длиной в 25 мм, а диаметром шапочки – 5,5. Шаг крепления – 40 см;
  • Читать еще:  Перекрытие по балкам в доме из газоблока

    Устройство монолитного перекрытия по профнастилу не обходится без армирования, цена которого зачастую выше, чем монтаж всей кровли. Специалисты советуют использовать арматуру с данными А 400С, диаметром сечения 10,8 мм. Такая толщина является достаточной для того, чтобы обеспечить перекрытию технологическую несущую прочность и жесткость.

    Монтаж арматуры на профильный лист отличается особой технологией: трубы устанавливаются в каждое углубление. После они фиксируются специальными строительными зажимами, крепится к ребрам жесткости. Эти строительные арматурные скобы можно сделать самому из той же арматуры, только понадобятся специальные приспособления для гибки металла и шаблоны, по которым нужно создавать определенную форму.

    Фото — Армирование перекрытия

    Самое важное замечание – нужно заливать бетоном арматуру таким образом, чтобы между листами было 2-4 см раствора, только так Вы обеспечите нужную несущую способность перекрытия.

    Выбор компонентов

    Межэтажное перекрытие из профлиста требует использования тяжелого бетона марки не менее М300 с классом прочности на сжатие В22,5. Смесь замешивают с мелкофракционным щебнем (до 5 мм). Необходима арматура с диаметром прута до 1,2 см, саморезы для фиксации несъемной опалубки на несущих опорах. Если в качестве несущего элемента используется металлическая балка, то нужен двутавр 12. Профнастил имеет маркировку. После буквенного указания типа профлиста идут числа, обозначающие высоту волны, толщину металла, рабочую ширину листа в миллиметрах. Эти характеристики подбираются в проекте на основе расчетов. Маркировка показывает:

    • Н — для перекрытий и кровли;
    • С — для стен;
    • НС — универсальные.

    В каких случаях применение СМП наиболее эффективно?

    Каждый вид перекрытия имеет свои плюсы и минусы, а так же особенности монтажа и эксплуатации. В этой статье мы рассмотрим каждый вид перекрытия более подробно.

    На сегодня среди железобетонных перекрытий наиболее распространены следующие виды:

    • 1. Железобетонные плиты.
    • 2. Монолитные перекрытия.
    • 3. Монолитные перекрытия по профлисту.
    • 4. Сборно-монолитные перекрытия.

    Каждый вид перекрытия имеет свои плюсы и минусы, а так же особенности монтажа и эксплуатации. Рассмотрим каждый вид перекрытия более подробно.

    Железобетонные плиты

    Наиболее простой способ организации перекрытия – это положить плиту. Этот способ организации перекрытия удобен и с точки зрения монтажа. Однако плиты удобны только в случае, когда объект имеет достаточно большую площадь и стандартные размеры — кратно размерам плит, а так же?, если не требуется локальных усилений перекрытия. Часто это оправдано при строительстве многоквартирных домов, т.к. они имеют типовую планировку, стандартную эксплуатационную нагрузку и строятся в соответствии с проектом, в котором учтена кратность плитам. Это так же экономически выгодно, т.к. идет максимально эффективная загрузка спецтехники (крана, полуприцепов и т.д.), отсутствует необходимость ожидать вызревания бетона для возведения стен, т.е. положив плиту можно возводить стену следующего этажа.

    Но в индивидуальном строительстве часто бывает, что площадь перекрытия небольшая и заказывать спецтехнику на одну-две или три плиты становиться не целесообразно. Следующая проблема – это нестандартный размер помещения, когда в моменте трудно найти или изготовить на заказ плиту нужного размера, а при небольшом заказе изготовление плиты обходиться дорого, и не все заводы ЖБИ вообще берутся в сезон за подобные изделия. Отсюда часто можно увидеть торчащую из стены плиту, которая не только портит внешний вид дома, но еще и является жутким мостом холода, ведущим к колоссальным теплопотерям при эксплуатации дома! Более того, защемление плиты подобным образом не допустимо, т.к. эпюра нагрузок меняется и плита в месте выхода ее из стены испытывает максимальные нагрузки на излом. А плиты с преднатяженной арматурой пилить запрещено.

    Так же под плиты часто требуется обустройство монолитного пояса.

    При наличии в здании эркеров и других помещений (например, с косыми стенами и т.п.) в проект, рядом с плитой, обычно закладывают монолитные участки. Собственнику приходится на несколько квадратных метров возводить опалубку, подпоры и выполнять работы по монолитным участкам, а это значительно увеличивает стоимость перекрытия.

    Часто бывает, что к объекту строительства невозможно подогнать спецтехнику. И применение плит, несмотря на то, что они могут быть заложены в проект, из-за особенностей месторасположения объекта становится невозможным. Это же относится и к объектам, где необходимо провести реконструкцию (например, заменить старые деревянные перекрытия на бетонные), плиту внутрь здания без демонтажа кровли занести также зачастую невозможно.

    После того, как плиты уложены, работы, связанные с самим перекрытием, еще не закончены! Необходимо плиты перевязать, прорубить в них отверстия под коммуникации и, наконец, залить черновой стяжкой.

    Часто при принятии решения при индивидуальном строительстве данные моменты не учитываются, заказчик ориентируется только на отпускную стоимость плиты с завода ЖБИ. Заказчик не считает стоимость всего перекрытия в комплексе. И при определенных условиях перекрытие с использованием плит становится значительно дороже альтернативных видов перекрытия.

    Монолитные перекрытия

    Самое большое распространение получили в современном многоэтажном домостроении. Основным преимуществом данного вида перекрытия является возможность его консольного возведения. Если для любого другого вида перекрытия требуется две точки опоры, то монолитные конструкции можно заливать в любой конфигурации и еще с любыми опорными конструкциями внутри помещения. Это позволило изменить облик современных зданий! Так же монолитное перекрытие «связывает» все конструктивные элементы здания в единую монолитную конструкцию, что придает конструкции дополнительную жесткость.

    Читать еще:  Как сделать плиту перекрытия в гараже?

    Возвращаясь к малоэтажному домостроению, применение монолитного перекрытия имеет свои особенности. В основном оно касается стоимости монолитного перекрытия. Если при многоэтажном домостроении опалубка используется многократно от этажа к этажу (да еще и при наличии стационарного крана), что значительно удешевляет ее применение в перерасчете на руб./м2, то при частном домостроении, где у каждого этажа своя конфигурация – одноразовое индивидуальное возведение опалубки в ручную превращается в весьма затратное занятие, удорожание может вызвать так же сложная конфигурация помещений.

    Монолитное перекрытие является самым тяжелым перекрытием по массе. Этот факт требует от опорных стен соответствующей прочности и зачастую не подходит для применения при наличии слабонесущих опорных стен (дерево, реконструкция, каркасные дома, стены из слабонесущих блоков и т.п.). Еще необходимо помнить, что при возведении монолитного перекрытия, требуются квалифицированные расчеты по несущей эксплуатационной нагрузке. Т.к. перекрытие монтируется непосредственно на объекте, то высокие требования предъявляются и к самим монтажникам!

    Неправильно подобранная арматура, место ее расположения в зоне растяжения, марка бетона, не соответствующая расчетам, несоблюдение технологии при проведении монолитных работ – все это способно привести к серьезным последствиям. Это необходимо учитывать при отклонении от проектной документации! Еще один нюанс при монолитном перекрытии, о котором необходимо помнить – это его низкая шумоизоляция. В современных домах, где применяется монолитные перекрытия, можно ощутить эту «прелесть» в полной мере, когда слышно все, что происходит в соседних квартирах.

    То есть монолитное перекрытие, обладая рядом преимуществ, требует к себе тщательных расчетов, высокой квалификации монтажников, высокой прочности опорных конструкций, что в свою очередь делает его в частном домостроении самым дорогим, тяжелым и «шумным» видом перекрытий.

    Монолитное перекрытие по профлисту

    Профлист в значительной степени упрощает возведение опалубки, поэтому является одним из самых бюджетных вариантов перекрытия. К плюсам можно отнести более низкую массу перекрытия, т.к. за счет профлиста создается часторебристая плита. Тем не менее, все недостатки монолитного перекрытия остаются. Еще раз их напомним:

    • • Необходимость конструктивных расчетов;
    • • Высокая квалификация монтажников;
    • • Низкая шумоизоляция;

    И возникают следующие нюансы:

    • • Данный вид перекрытия не может быть применен при консольной конструкции (например, для возведения балкона);
    • • Профлист со временем ржавеет, что при недостаточной вентиляции или наличии конденсата может разрушить бетон.

    Сборно-монолитные перекрытия

    СМП состоит из балок с объемным арматурным каркасом, блоков-вкладышей, армирующей сетки и товарного бетона.

    ООО «ПК «ЮНИБРИК» на этапе расчетов бесплатно определяет заранее, какая арматура, в каком количестве необходима при данных длинах пролета и заданной эксплуатационной нагрузке. И на объект заказчик получает уже готовые балки с нужной арматурой! Таким образом, необходимость в проведении расчетов при отклонении от проекта или просто при строительстве без проекта отпадает. Балки имеют незначительный вес (10-15 кг/м2), балка длиной 4 м (для примера) весит всего около 52 кг. Для их переноски не требуется спецтехника (краны, манипуляторы и т.п.), 2-4 человека способны о поднять и установить их в любое место.

    Балки раскладываются с шагом 600 мм. Учитывая, что они имеют маркировку и уже распилены в нужный размер, положить их на объекте как-то иначе просто не получится! Таким образом для монтажа СМП не требуется монтажники высокой квалификации. Это подтверждает то, что почти 90% приобретенных СМП применяются без услуг монтажа, который производится силами самого заказчика.

    Между балками закладываются блоки-вкладыши, выполняющие по сути роль опалубки. Вкладыш задает нужный профиль монолитной плиты. Вкладыши могут быть сделаны из пенополистирола, из керамзитобетона, шлакобетона, бетона. Там, где требуется максимальное облегчение конструкции или хорошая шумо- и теплоизоляция, рекомендуем применять вкладыши из ППС. Так же вкладыш ППС удобен при транспортировке на большие расстояния. В этом случае можно увезти до 250 м2 перекрытий одной машиной за раз! Через вкладыши ППС легко прокладывать коммуникации, осуществлять подрезку в случае некратности размеров помещения шагу балок. Если заказчику необходимо максимально облегчить перекрытие, но оно должно быть не горючим, то вкладыши ППС после вызревания бетона можно просто демонтировать. Другие виды вкладышей заказчик определяет по собственному желанию. Они не горючи и экологически чисты.

    После раскладки балок и вкладышей можно проложить любые коммуникации, далее раскладывается армирующая сетка и все заливается товарным бетоном. Получается монолитное, облегченное с хорошей тепло- и шумоизоляцией перекрытие с проведенными коммуникациями, нужной геометрии, готовое под финишную отделку.

    Подведем итоги:

    • • При работе с СМП от заказчика не требуется производить расчеты. Это все сделают специалисты «ПК «ЮНИБРИК»;
    • • При монтаже СМП не требуется высокая квалификация монтажников. Все этапы легко контролировать. А так же очень сложно допустить ошибки в монтаже. Единственное, где требуется опыт работы, это при заливке бетона, чтобы качественно разровнять его;
    • • Достаточно просто следовать инструкции по монтажу СМП «ЮНИЛИТ»;
    Читать еще:  Плиты блоки железобетонные перекрытия

    • • Не требуется использование спецтехники. Это позволяет производить монтаж перекрытия в труднодоступных местах, а так же внутри зданий (при реконструкциях, при разделении помещений, при наличии кровли или в ограниченном пространстве);
    • • СМП, обладая всеми преимуществами монолитного перекрытия, является облегченным, всего от 270 кг/м2 (это на 30% легче, чем плиты перекрытия и на 50% легче монолитного перекрытия);
    • • СМП обладает повышенной шумо- и теплоизоляцией;
    • • СМП позволяет легко заложить все коммуникации внутрь перекрытия;

    • • Не требуется возведение отдельного монолитного пояса, а в случае необходимости, монолитный пояс возможно создать вместе с заливкой СМП за одну операцию;
    • • СМП позволяет перекрыть помещения любой конфигурации и сложности;

    • • Отсутствует необходимость в черновой стяжке. Вы получаете перекрытие практически под финишную отделку;
    • • СМП позволяет перекрыть помещения любой конфигурации и сложности;

    • • СМП позволяет локально усилить перекрытие в нужном месте без увеличения толщины всего перекрытия;
    • • Возможно создание СМП с эксплуатационной нагрузкой свыше 1 тонны на м2;
    • • Возможность доставки одной машиной до 250 м2 перекрытий (балки + вкладыши).

    Таким образом, применение СМП позволяет решить много задач, возникающих перед строителями или заказчиком, особенно при отклонении от стандартных типовых проектов. И кроме этого Вам удастся сэкономить, а так же получить продукт, соответствующий заложенным параметрам.

    Добрый день всем, кто ждет продолжения моей истории. Сегодня писать буду мало, действую по принципу «Лучше 1 раз увидеть, чем 100 раз представить себе прочитанное.»

    Хочу в картинках вам показать дом, таким, каким мы его увидели впервые. Совсем не для того, чтобы вас шокировать. Наоборот. Может вам удастся почувствовать и разглядеть, тот шарм, что кроется за разрухой, вообразить былой размах и представить новое лицо этой усадьбы..

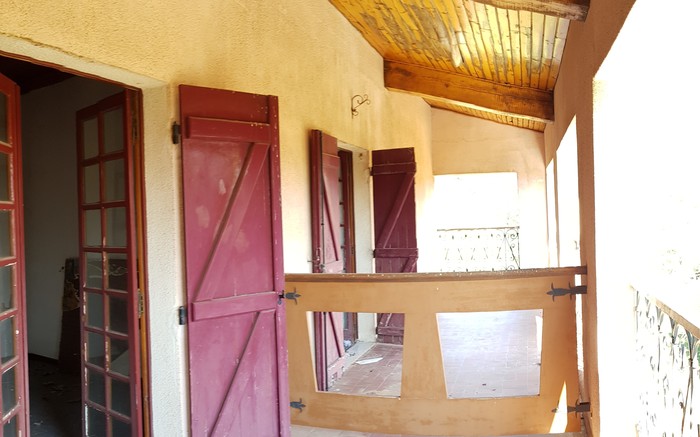

    Половина комнат имеет свою террасу. С неё и начнем. Состояние комнат разное, от почти сохранившегося ковролина до провалившейся крыши, но посмотрите на люстры в комнатах ! Шедевр!😉 а зделаны отни из виноградных кустов. NATURAL, так сказать + кружева!

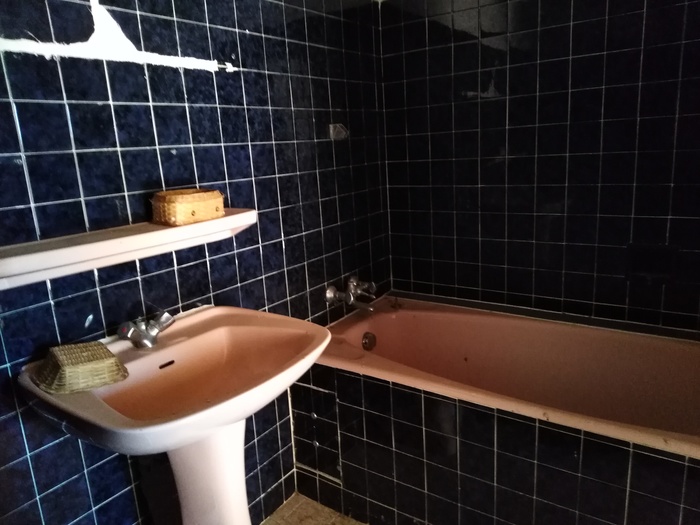

    Да и кафель в некоторых ванных комнатах почти в первозданном состоянии. Вымети мусор, пройди все с антисептиком и, вуаля, можно и. руки помыть.

    И не важно, что дверь кто-то унёс на память, мы эту амбразуру закроем новой, современной!

    Кстати, вы заметили мотив на кафеле? Это же прям пасторальная картина. Моешься себе в этой ванной , а на тебя со стен отовсюду кокетливые барышни у фонтана и влюбленные юноши с собаками поглядывают. Прямо как в музей сходила 😉

    А какой вид из окна! Зелень, солнце, тишина.

    Так что наш оптимизм не пропал. А совсем наоборот. А вы как, не очень шокированы?

    P.S. А завтра я вам покажу другие помещения, прямо скажем, есть чего посмотреть!

    Прежде чем начать строительные работы, необходимо произвести правильный расчет. Расчет монолитного перекрытия по профлисту производится на основании: размеров проектируемого здания, а также расчета нагрузок на колонны и балки. Исходя из полученных данных, подбирают необходимые размеры элементов каркаса, а также производят расчет необходимого количества профлистов, расчет количества саморезов и так далее. Устройство монолитного перекрытия можно сделать самостоятельно, но расчет лучше доверить профессионалам.

    Рекомендации по бетонированию

    Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

    • До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
    • Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
    • Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
    • Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

    Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

    Монтаж монолитного перекрытия по профнастилу

    Если вы решили использовать данную технологию, то вам с самого начала строительства необходимо будет заручится поддержкой специалистов. Только они смогут провести точные расчеты материалов, а также создать грамотный проект.

    Собственно монтаж такого перекрытия состоит из нескольких этапов:

    • установка опорных балок;
    • укладка профилированного листа;
    • создание каркаса из арматуры;
    • заливка.

    Балки устанавливаются в первую очередь. При осуществлении этой операции обязательно необходимо воспользоваться уровнем. Небольшие погрешности допустимы — при заливке неровность будет устранена, но они не должны составлять больше 3-4 мм. Более серьезный перекос станет причиной неравномерного распределения нагрузки на фундамент, что приведет к возникновению трещин в стенах.

    Ссылка на основную публикацию
