Какова допустимая нагрузка на плиту перекрытия

Железобетонные плиты перекрытия – самый распространенный материал для возведения межэтажных перегородок в Казани. При проектировании любого здания неизбежно возникает вопрос – какова допустимая нагрузка на плиту перекрытия. Важно точно определить, какой вес способна выдержать плита, прежде чем прогнется. Знание этого параметра позволяет выбрать для строительства оптимальные по форме, размерам и прочности плиты ЖБИ, нагрузки на которые будут оптимальные.

Если при расчетах будут допущены ошибки, и максимальная нагрузка на плиту перекрытия на 1 м2 будет определена неверно, это грозит разрушением всего здания.

Поэтому мы предупреждаем, что приведенная в этой статье информация про нагрузки многопустотных плит перекрытия является ознакомительной. Для составления проекта следует обратиться к опытным проектировщикам, которые сделают, в том числе, и расчет нагрузки на плиту перекрытия здания (онлайн-калькулятор также не гарантирует идеальную точность).

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

  • собственную массу изделия на м 2
  • оформление напольного покрытия (стяжки, утеплители, декор)
  • привнесенную статическую нагрузку (мебель, техника)
  • динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м 2 — 300 кг/м 2 (вес конкретной плиты по ГОСТу) — 150 кг/м 2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м 2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м 2 .

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

Допустимая нагрузка на плиту перекрытия

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

  • Статической
  • Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Все предметы, которые производят нагрузку, в процессе движения считаются динамическими.

Помимо этого, тип нагрузок зависит от способа их распределения:

  • Равномерные
  • Сосредоточенные
  • Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв. метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

Читать еще:  Утеплитель для чердачного перекрытия какой лучше?

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

  • Сэндвич-панели или кровельный профлист? Характеристики с примерами

Что выбрать для кровли — сэндвич-панели или кровельный профлист? Эта статья даст на Ваш вопрос — мы рассмотрим все характеристики данных материалов, способы их укладки на крышу и покажем примеры.

Обычно слово бетон используют как синоним прочности, но и этот долговечный широко используемый материал время от времени нуждается в ремонте. Чаще всего для этого используется ремонтная смесь для бетона Ceresit. Этот материал давно стал самым популярным на строительном рынке.

Вопрос от читателя: Больше двух лет я живу в новом доме. В связи с необходимостью быстрого переезда сначала были сделаны ванная комната и кухня. Стены в ванной комнате, а также пояс рабочей зоны над столешницей в кухне были обложены керамической

Создание стильного и оригинального интерьера собственного дома зависит не только от правильно подобранной мебели и отделки стен. Для того чтобы сделать свое жилье уютным и придать ему более экстравагантный вид, стоит правильно подобрать осветительные приборы.

Определение нагрузки

В процессе строительства, а впоследствии при эксплуатации на балку воздействую различные виды нагрузок. При расчете нас интересуют, прежде всего, динамические и статистические нагрузки, возникающие вследствие передвижения или давления сил временного характера, вызванного перемещением людей, транспорта, работы механизмов и постоянные составляющие, обусловленные массой строительных элементов. При проведении расчета, для получения необходимого запаса прочности, можно пренебречь разницей между данными видами нагрузок.

По характеру нагрузки дифференцируются на:

  • распределенные хаотически и неравномерно;
  • точечные;
  • равнораспределенные.

При расчете плиты перекрытия достаточно ориентироваться на равномерные нагрузки. Для сосредоточенной нагрузки усилия измеряются в ньютонах, килограммах (кг), либо килограммсилах (кгс).

В случае с равным распределением актуально апеллировать данными о нагрузке, воздействующей на метр. Для жилых домов параметр равнораспределенной нагрузки составляет в среднем 400 Н/м2. При толщине плиты в 10 см ее масса создаст нагрузку около 250 кг/м2, а с учетом стяжки или использовании керамической плитки она может возрасти до 350 кг/м2. Таким образом, нагрузка рассчитывается с коэффициентом запаса в 20%, составляя:

Читать еще:  Свайно ростверковый фундамент с монолитной плитой перекрытия

Q = (400+250+100)*1.2 = 900 Н/м

Данная величина нагрузочной способности обеспечит прочность при различных вариациях статических и динамических нагрузок. При наличии лестниц или бетонных маршей опирающихся на плиту перекрытия, необходимо брать в расчет их массу и не упускать из виду динамическую нагрузку во время эксплуатации. Проектировка загородных домов должна предусматривать инсталляцию крупных объектов на плите, например, каминов, масса которых может варьироваться от 1 до 3 тонн. Для обеспечения прочности в таких случаях используется местное усиление – армирование или предусматривается отдельная балка.

Шаг 5. Подбираем сечение арматуры

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Читать еще:  Можно ли резать плиты перекрытия ПК?

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

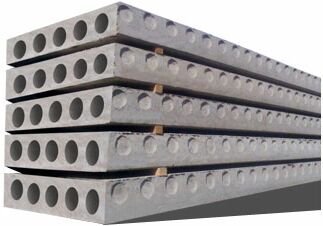

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

  • по двум торцевым сторонам,
  • по трем сторонам (две торцевых и одна боковая),
  • по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

  • 2ПКТ — по трем сторонам,
  • 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

  • АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
  • а — в торцах использованы уплотняющие вкладыши,
  • т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

  • Марка ЖБИ
  • Название и товарный знак предприятия
  • Штамп техконтроля

Информационные данные:

  • Масса плиты
  • Дата изготовления

Монтажные данные:

  • Верх конструкции
  • Место опоры
  • Установочные риски
  • Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.
